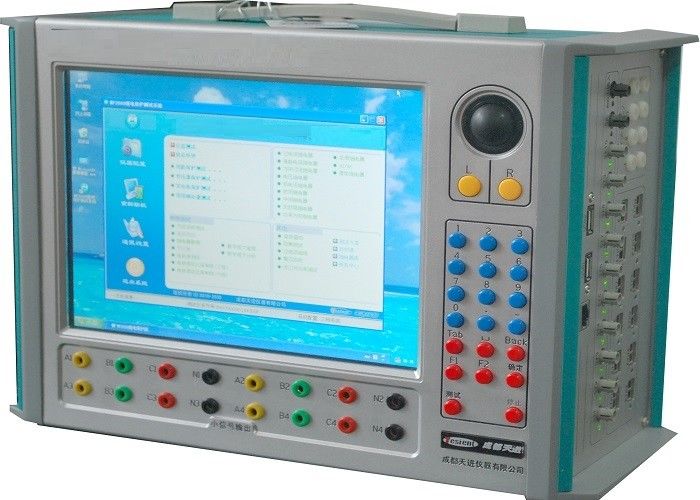

Equipamento de teste do relé de proteção IEC61850

Sistema de teste do relé de proteção de Digitas

Breve introdução

1)  pode ser usado em IEC61850 baseou a subestação
2)  pode o IEC 61850-9-2LE da saída, mensagens IEC60044-7/8 assim como para receber e enviar mensagens do GANSO
3)  Com um protocolo aberto, as mensagens de SMV e de GANSO apoiam a configuração flexível e obtêm-na sem emenda
integração com os produtos de algum fabricante
4)  Saída de Digitas baseada em IEC 61850
5)  Pode igualmente o sinal do pequeno-analógico da saída 0-5V
6)  Os apoios acautelam-se duramente a entrada e a saída para satisfazer as exigências da médio-baixa proteção da tensão
dispositivos em subestações digitais
7)  Várias combinações de saída da saída digital e do sinal do pequeno-analógico
8)  O hardware binário-em e o hardware binário-para fora e o GANSO, podem ser realizados pela configuração simples
9)  o sinal do Pequeno-analógico pode ter uma precisão total de 0,05% típico
10)  Pode fornecer soluções do teste para dispositivos de proteção do relé os vários métodos do entrada/saída
11)  Com as simulações da camada anormal do processo, a amostra perdeu os quadros, ajustando o fator de qualidade do canal,
etc., o verificador do relé pode fornecer uma solução detalhada para avaliar a exatidão da camada IEDs da baía

Major Features
1) 8 pares de portos de SMV e de GANSO; os grupos múltiplos de SMV e de GANSO podem ser configurados ao mesmos
o porto ótico e igualmente pode ser configurado aos portos óticos diferentes; porta de série 10 ótica para a entrada dos FT3
e porto de saída e de código de IRIG-B entrada
2) Integre a função análoga digital ótica do teste e de teste do sinal pequeno, e possa igualmente conectar a externo
amplificador de potência da corrente e da tensão
3) Apoia 8 canais de saída de preparação de amostras independente da mensagem do valor (SMV) de acordo com
Especificação do IEC 60044-8 (FT3), 1 entrada do canal; apoia transmissão síncrono/assíncrona
o modo, apoia taxas de transmissão múltiplas
4) Apoia 8 canais de saída provada da mensagem do valor (SMV) de acordo com IEC 61850-9-2
a especificação, e a saída dos pontos de amostra em intervalos iguais, cumprem inteiramente os padrões os mais atrasados da grade do estado
5) Apoia 12 saídas do GANSO, 8 entradas do GANSO, ele pode ser configurado em todo o porto ótico; GANSO
apoia o único ponto, ponto dobro, tempo, vírgula flutuante, tipo integral
6) Pode ajustar individualmente o bocado da qualidade para cada canal
7) Pode simular o atraso da MU
8) Tem a função de teste terminal virtual
9) Tem a função do oscillography da mensagem, pode receber e analisar gramaticalmente mensagens provadas do valor (SMV) dentro
acordo com o IEC 61850-9-2, mensagens do GANSO, e para realizar o teste do auto-laço da saída do dispositivo;
pode igualmente receber o sinal da fibra de fundir as unidades (MU) ou o outro IEDs e mostra sua forma de onda, amplitude,
ângulo e frequência no tempo real
10) Função poderosa do registro da mensagem, mensagem na linha alarme e análise autônoma da mensagem
11) Mensagem múltipla do GANSO do apoio que recebe ou que envia
12) Os portos de recepção e de emissão de SMV e de GANSO podem arbitrariamente ser configurados, ele podem ser configurados
para enviar e receber no mesmo porto ótico, e podem igualmente ser configuradas como um transceptor independente.
13) Pode analisar completamente os arquivos do modelo da proteção (ICD, CID, SCD, etc.) para realizar a configuração da corrente
e seleção de canal da tensão, coeficientes proporcionais, número de ASDUs, taxa de amostra, GANSO
a informação, etc., executam a simplesmente e convenientemente a proteção que testa e para melhorar a eficiência do trabalho
14) Com função de teste da mensagem do quadro da gota, fora da etapa, ponto de voo, ordem errada, qualidade ajustada inválida, valor errado
15) Com GPS, IRIG-B, função de tempo da sincronização IEEE1588
16) Com função automática da calibração do dispositivo de transferência do ônibus
17) 12 canais de saída pequena do sinal análogo, pode ser usado para testar o relé protetor que recebem o analógico
sinais do vário transformador eletrônico; ou conecte aos amplificadores de potência para fazer testes comparativos de
proteção convencional e proteção digital
18) 8 pares de entradas, 4 pares de saídas, 4 pares de saídas rápidas, mensagem do GANSO, circuito fechado completo
teste para a proteção
19) Funções de testes abundantes do software, pode testar todos os tipos de dispositivos de proteção da microcomputador-base
como a proteção da linha proteção, da linha proteção do ônibus, da proteção do transformador, do gerador e do transformador,
assim como o equipamento automático de transferência do ônibus
20) Playback padrão da forma de onda do formato dos apoios COMTRADE;
