Detalhes do produto:
Condições de Pagamento e Envio:
|
| Classe da precisão: | 0,05 | Objeto de teste: | VT (eletrônico) digital do CT |
|---|---|---|---|
| Função de teste: | Erro da relação, erro do ângulo de fase, teste… etc. da polaridade | Sinal de entrada análoga: | 0-10V (pico) |
| Aplicação: | Subestação esperta, produtor do CT pinta | Compatível: | com protocolo IEC61850 |
| Destacar: | 0.05 Substation Test Equipment,05 equipamentos de teste da subestação,equipamento de teste da subestação 10V |
||

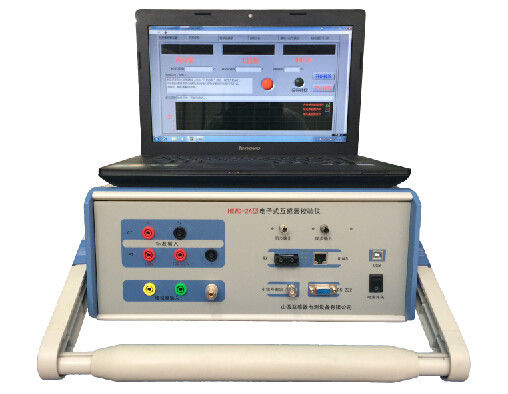

(Digitas) calibrador eletrônico HEWD-2A do CT &PT
Parâmetros técnicos
| Medida avaliado preliminar da tensão | até 500KV |
| Medida atual avaliado preliminar | 5-5000A, personalização disponível |
| Entrada de sinal padrão | |
| Entrada da tensão | 0-120%Un, Un=100V, 100/√3V. Personalização disponível |
| Entrada atual | 0-120%In, In=1A ou 5A. Personalização disponível |
| Sinal de entrada análoga | 0-10V (valor máximo) |
| Saída pequena do sinal (onda de seno) | 0-4V (valor do RMS) |
| Classe da precisão | |
| Erro da relação | <0> |
| Erro de fase | <2> |
| Atraso absoluto | <1> |
| Tremor do atraso | <0> |
| Relação de fibra ótica do ST (um grupo) | |
| Poder transmissor de fibra ótica | >-6dBm |
| Sensibilidade de recepção ótica | -38dBm |
| Sinal de sincronização | |
| Entrada & saída óticas da sincronização do PPS | 4Nos |
| Entrada & saída óticas da sincronização de IRIG-B (C.C.) | 4Nos |
| Precisão do tempo da saída da sincronização | melhor do que 100ns |
| Fonte entrada | AC220V±10%, 50/60HZ, consumo de potência menos do que 20W |
| Condição de trabalho | temperatura 0℃~+55℃/Humidity ≤90% |
| Tamanho & peso | 360*400*160mm/7.5kgs |
Características principais
1. Teste do erro de saída de Digitas de CT/PT (digital) eletrônico
1) Teste do erro da relação e de fase
2) Compatível com o protocolo IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE e IEC60044-FT3
3) Compatível com várias relações de fibra ótica
4) Análise da holografia da mensagem de IEC61850-9-1/IEC61850-9-2
5) Dados de erro de gravação do ponto de teste e inquérito de dados/loja/cópia pelo software
2. Teste do erro de saída análoga de CT/PT (digital) eletrônico e de CT/PT convencional
1) Teste do erro da relação e de fase de CT/PT digital
2) Teste do erro da relação e de fase de CT/PT convencional convertendo no sinal da tensão completamente
conversor padrão
3. Até a classe CT/PT digital do teste 0.2S
4. Analógico da saída pequena do sinal
5. Análise de onda do harmônico do sinal de entrada de CT/PT digital sob o teste, geração de curva do espectro,
registro do índice cada vez do harmônico (até o harmônico 50times), e cálculo de distorção de harmônico.
6. Análise dos parâmetros do valor do RMS (amplitude, fase, frequência e etc.) do sinal padrão da entrada
7. Tempo real que indica a forma de onda da saída, a forma de onda padrão do sinal, a polaridade, o estado da sincronização e a porcentagem
valor sob o ponto de teste de CT/PT sob o teste
8. Teste da polaridade e do tempo de atraso de CT/PT digital usando o código inerente do PPS (por segundo do pulso) e do B
ao sinal de sincronização da saída
9. Operação pela tabuleta através do software do APP (opcional)
10. Conformidade da compatibilidade eletrónica com IEC60044-8 padrão
11. Software do PC
1) HMI amigável e relações claras
2) Automaticamente para salvar dados de teste e gerar o relatório de teste
