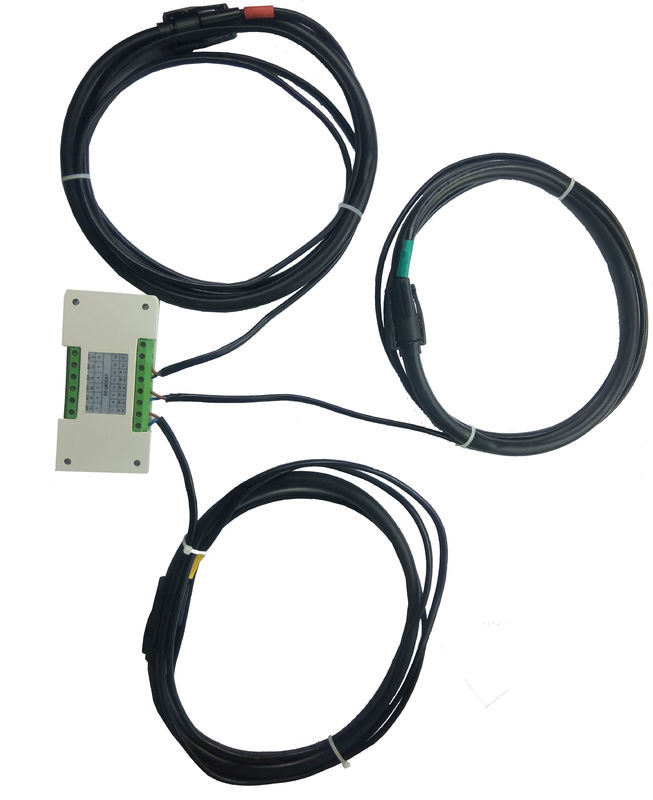

6000A da bobina flexível de Rogowski da classe 1,0 monitoração em linha

Da bobina flexível de Rogowski da série MH-RC01 ponta de prova atual da C.A. (sensor)

ESPECIFICAÇÕES

Bobina de Rogowski (flexível)

Fase/escala: Três fases, variável 0-300% de atual de entrada avaliado

Escala entrada avaliado: 250 ampères 5.000 ampères (ou personalizado) disponível

Saída: 0,333 V na corrente avaliado (até 5 V disponíveis)

Precisão: ±1%

Precisão da fase (45-65HZ): < 0="">

Precisão da fase (45-2500HZ): conforme-se a IEC60044-8: padrão 2002

A medida do harmônico pode ser até 51 vezes

Integrador

Fonte de alimentação: 9-36 VDC ou C.A. 110-240V (ou personalizado)

Cabo da saída ao integrador: 2m

Ponta de prova

Comprimento/diâmetro: 610mm/12mm (ou personalizado)

Número da peça e avaliação

Conexão

Terminal 1 OUT+ da fase A

Terminal 2 da fase A

Terminal 3 OUT+ da fase B

Terminal 4 da fase B

Terminal 5 OUT+ da fase C

Terminal 6 da fase C

Terminal 7 IN+ da fase A

(Conecte o fio marrom da ponta de prova com a marcação amarela e a fase etiquetada A)

Terminal 8 da fase A

(Conecte o fio azul e camada da proteção da ponta de prova com a marcação amarela

e fase etiquetada A)

Terminal 9 IN+ da fase B

(conecte o fio marrom da ponta de prova com a marcação verde e a fase etiquetada B)

Terminal 10 da fase B

(conecte o fio azul e camada da proteção da ponta de prova com a marcação verde e

Fase etiquetada B)

Terminal 11 IN+ da fase C

(conecte o fio marrom da ponta de prova com a marcação vermelha e a fase etiquetada C)

Terminal 12 da fase C

(conecte o fio azul e camada da proteção da ponta de prova com a marcação vermelha

e fase etiquetada C)

Poder do terminal 13 + (C.C. 9-36V)

Poder do terminal 14 - (C.C. 0V)
