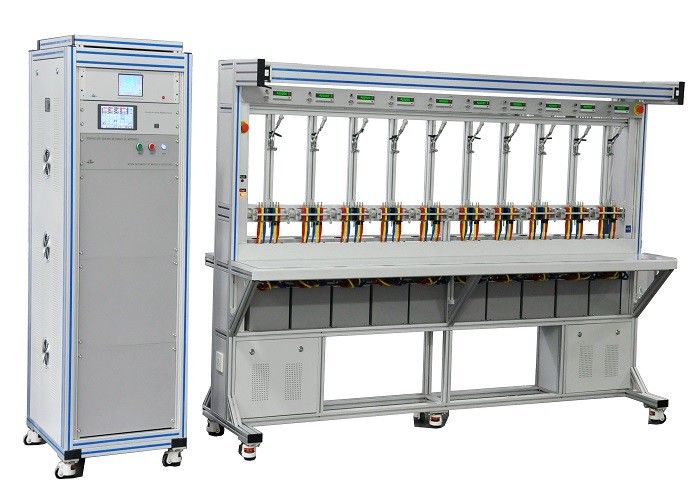

Banco trifásico do teste do medidor

Three Phase Meter Test Bench
Three Phase Meter Test Bench

Imagem Grande :  Banco trifásico do teste do medidor

Detalhes do produto:
Lugar de origem: China
Marca: HNMC
Número do modelo: MCTB20D
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: negotiable
Detalhes da embalagem: Pacote de madeira
Tempo de entrega: 4-8weeks
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 20 grupos pelo mês
Descrição de produto detalhada
Tipo do medidor de teste: Única e relação trifásica, próxima Precisão padrão do medidor: 0,05, 0,02, 0,01
Precisão do banco do teste: 0,1, 0,05, 0,02 QCD: Tipo de Europa, flexível
Escala da tensão: 1-480V Escala atual: 1mA-120A
Estabilidade da saída: 0,05%, 0,02% Distorção: <0>
Destacar:

0.02 class Three Phase Meter Test Bench

,

02 bancos trifásicos do teste do medidor da classe

,

Banco trifásico do teste do medidor da TIC

Banco trifásico MCTB20D do teste do medidor



1) Classe padrão do medidor: 0,05, 0,02 (opcional)

2) Os pinos de QCD podem ser trocados no meio, o cabo flexível que pode levar a corrente grande

3) O teste básico do erro, teste do começo, captura da marca preta, rasteja teste, aquece o teste, teste do seletor, influência

as quantidades testam, mergulho da tensão & teste da interrupção, etc.



Parâmetros técnicos

Classe da precisão 0,05, 0,1 (opcionais)
Tensão da saída
Escala 3* (1-480V) (P-N)
Definição 0,01%
THD <0>
Precisão & estabilidade 0,05% ou 0,02%
Capacidade ≥ 30VA/position (o poder total depende das posições do medidor)
Saída atual
Escala 3* (1mA~ 120A), máximo pode ser 200A
Definição 0,01%
Distorção <0>
Precisão & estabilidade 0,05% ou 0,02%
Capacidade Posição do ≥ 100VA/(o poder total depende das posições do medidor)
Ângulo de fase
Escala de ajuste 0° ~ 360°
Definição 0.01°
Frequência
Escala 45-65HZ
Definição 0.01HZ
Outros parâmetros
Valor diferente de cada tensão da fase e valor médio <0>
Valor diferente de cada valor atual e médio da fase <1>
Base de tempo 1 ~ 9999s
Isolação entre o circuito da tensão contra o circuito atual, entre circuitos contra a terra ≥ 5MΩ
Fonte de alimentação 220V ou 3×240V/415V±10%, 50/60Hz±10%
Circunstâncias ambientais 50 C ~ 400 C/RH até 90%



0,02 bancos trifásicos MCTB20D do teste do medidor da TIC da classe



Características

1) Exposição do LCD e operação grandes locais do tela táctil

2) Configurações personalizadas no hardware e no software, cliente-amigáveis

3) Teste do seletor com base de contagem & cronometrando do pulso com valor do KWH

4) Modo de teste: Totalmente automático, ou manual pelo tela táctil do controle manual (MCU)

5) Pode testar a vária fase monofásica e o medidor trifásico, inclui o medidor próximo da relação (opcional deve ser a TIC

em cada posição)

6) Botão e exposição de restauração do cálculo do erro local

7) O medidor constante em cada posição pode ser diferente.

8) Estilo QCD de Europa, cabos atuais flexíveis.

9) Opção à entrada do código de barras, e código de barras auto-definido apoios

10) Soluções espertas para a calibração com software atualizável

11) Os registros do teste salvar no banco de dados com formato de MDB ou o outro formato exigido

12) Calibre os parâmetros que incluem a tensão, corrente de cada fase, fase/diferença de fase,

poder ativo/reativo/aparente de cada fase, poder ativo/reativo/aparente total, fator de poder total,

frequência, etc. com exposição de tempo real do gráfico do vetor

13) Teste do harmônico 2-21 vezes e análises/exposições do harmônico

14) função dos Auto-testes para todo o poder das fases, estabilidade total do poder, simetria de uma tensão de 3 fases e corrente

15) O software do PC (uma comunicação por RS232) pode realizar a função líquida da conexão de relação do MIS, pode facilmente

elevação no futuro caso necessário

16) Proteção: o aberto-circuito atual, tensão procura um caminho mais curto e maus funcionamentos, auto proteção & auto restauração

17) Botão do começo & de parada

18) Podem ser o grupo & a saída independentes de cada ângulo da tensão & da corrente e de fase da fase



Configurações

1) Fonte de energia trifásica (picosegundo)

2) Medidor padrão trifásico da referência (SRM), classe 0,05 ou 0,02

3) A cremalheira

Número de posições: 6, 10, 12, 20, 40, 48, dependem da exigência do cliente

Cada cremalheira equipa 1 interruptor de PARADA da emergência

Cada posistion consiste: Pinos de 1 QCD 6 + 1 cabeça de exploração + 1 medidor que aperta + 1 RS/232/485

porto de comunicação + 1 exposição de erro + 1 botão RESTAURADO + 1 grupo de cabo da tensão

TIC +1 (precise a TIC ou não dependa do cliente)

4) Cabo curto da conexão para posições sobre vazias

5) Software de controle

6) Teclado do controle manual

7) Manual da operação dos detalhes que inclui o manual do software do PC



Opcional

- Transformador atual isolado (TIC)

Classe da precisão: 0,01% (0.5C-1-0.5L)

Relação atual: 1:1 (1mA-120A)

Saída atual: 3* (0.001-120) A (preliminar e secundário)

Carga secundária da saída: 0.5V máximo (saída current1mA-120A)

- Computador dos pessoais

- Impressora
