Detalhes do produto:
Condições de Pagamento e Envio:
|
| exposição: | LCD grande, tela táctil | Aplicação: | Laboratório & worksite |
|---|---|---|---|
| Precisão: | 0,02 | Frequência: | 40-70Hz |
| Ângulo de fase: | 0-360deg. | Harmônico: | 2 a 51times |
| Escala atual: | 1mA-120A | Escala da tensão: | 1-576V |
| Destacar: | equipamento de testes do medidor da energia 576V,equipamento de testes do medidor da energia de 576V 20VA,Medidor grande da referência do LCD 576V |
||

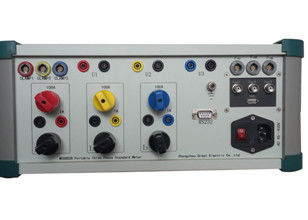

Medidor trifásico portátil MCSB03B do padrão de referência
1) Tamanho e peso pequenos
2) Usado no laboratório ou no worksite
3) Trabalho como o medidor e o calibrador padrão no worksite ou no laboratório
4) Exposição do LCD
5) Classe da precisão: 0,05 ou 0,02 (opcional)
6) Escala de medição: 3* (1V-576V)/3* (1mA-120A)
7) Teste do poder e da energia, teste da procura, carga do CT & teste de relação, teste de carga da pinta, teste do seletor
8) Opcional para a medida da C.C. para o teste do transdutor
Índice técnico
| Escala da fonte de canos principais | 45-450V, 45-65Hz |
| Consumo de potência | 20VA máximo |
| Influência da fonte da alimentação externa no resultado da análise | ≤0.005% quando mudança 10% |
| Temperatura de trabalho | -10 °C….+50°C |
| Temp. Eficiência do Co |
°C +10°C de ≤0.0025%/a +40°C ≤0.0050%/°C -10°C a +50°C |
| Escala de frequência | 45… 70Hz |
| A influência de externo magnetiza o campo | ≤ 0.07% /0.5mT |
| Base de tempo | 1-99s |
| Teste atual | |
|
Modo direto
Escala: 1mA-120A Definição da exposição: 6 dígitos válidos Erro de medida: ± 0,02% 10mA… 120A do ≤ 1mA do ≤ 0,02% a 0,05% a 10mA |
Modo da braçadeira
Escala: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (opcional) Definição da exposição: 6 dígitos válidos Erro de medida: ≤0.2% |
| Teste da tensão | |
| Escala | 1V….576V |
| Definição da exposição | 6 dígitos válidos |
| Erro de medida |
± 0,02% do ≤ (30V… 560V)
|
Medida da carga |
|
| Escala da tensão | 0V… 5V |
| Escala da exposição | 0.000mv… 5.000v |
| Erro de medida | ± 1.0% do ≤ |
| Medida de poder (ativo, reativo, aparente) | |||
| Erro: ≤0.02% (40V~576V, 10mA~120A, PF≥0.5, onda de harmônico das épocas 2-21) | |||
| Medida da C.C. | |||
| Escala | 0 ..... ± 20 miliampères | 0V… ± 10V | |
| erro | E <> | E <> | |
| Escala da exposição | 0,00 miliampères… 20,00 miliampères | 0.000V….10.000V | |
| Erro de medida da energia | |||
|
Ativo & aparente: 0,02% (modo direto) & 0,2% (modo da braçadeira) Reativo: 0,04% (modo direto) & 0,4% (modo da braçadeira) |
|||
| Medida do fator de poder | |||
| Erro | ± 0,0002 do ≤ de E | ||
| Escala da exposição | -1,00000….+ 1,00000 | ||
| Definição | 0,010 | ||
| Medida da frequência | |||
| Erro | ±0.005%RD | ||
| Escala | 40-70HZ | ||
| Escala da exposição | 40.0000HZ a 69.9990HZ | ||
| Medida do índice do harmônico | |||
| Épocas | 2 – 51times | ||
| Erro | ±10%RD±0.1% | ||
Características
1) Pode ser usado como um medidor padrão no laboratório; igualmente pode ser usado como o medidor portátil da referência no
worksite para testar o medidor da energia.
2) Erro do teste da lata de vários únicos ou medidores electromechnical ou eletrônicos trifásicos, de medidores do GH & do LT.
3) Grande exposição do LCD e com o tela táctil para operar e ajustar parâmetros
4) Pode fazer a relação do CT & o teste da carga, o teste do seletor, o teste da procura e de carga da pinta o teste
5) A relação de CT/PT pode ser múltipla com constante do medidor ao fazer o teste do seletor
6) Opcional para a medida da C.C. para o teste do transdutor. .etc
7) Pode medir a estabilidade da tensão, da corrente, do poder, da assimetria da tensão e da amplitude atual dentro
circuitos trifásicos, desequilíbrio da tensão e atual nos circuitos trifásicos, assimetria da fase.
8) Com três portos para pulsos à saída e à entrada
9) Pode analisar os harmônicos da tensão e da corrente, 2-51 vezes
10) Com função do armazenamento, pode armazenar mais do que registros do teste 500pcs
11) Com RS232 e porta usb a uma comunicação com o computador
12) Pode indicar o diagrama do vetor, forma de onda, análise de harmônico, cálculo da distorção, espectro da frequência,
amplitude & content&phase do harmônico
13) Pode testar e instantaneamente a exposição:
Energia ativa, reativa e aparente de cada fase e total
Atual, tensão, frequência, ângulo de fase entre a tensão e corrente
Poder ativo de cada fase e total (wave+harmonic básicos)
Poder reativo de cada fase e total
Poder aparente de cada fase e total
Fator de poder de cada fase e total
Sequência de fase
Data e hora
14) Com tensão excedente, sobre a proteção atual
15) Peso: 7.5kgs aproximado
Acessórios
Tensão & cabo atual
Cabo de uma comunicação
Cabo de alimentação
A braçadeira uma ajustada (10A ou 100A), 300A, 500A, 1000A ou 3000A pode ser opcional….
Sensor ótico
Cabo do pulso
Outros acessórios necessários para terminar o teste
