| Modelo: | MCCB001A | Pressão de ar: | 86~106KPa |
|---|---|---|---|
| Resistência de isolação: | >2MΩ | Alcance: | 25000.0ms |
| Destacar: | equipamento de teste do poder 10A,equipamento de teste do poder 106kpa,Anti analisador de bloqueio do interruptor |
||
Analisador MCCB001A do interruptor
Características de desempenho
1. desempenho
a. tempo: 12 inerentes nos pontos da fratura, tempo de fecho, com o mesmo período, e branco o mesmo período.
b. Reclosing: cada fratura junto - sub, sub - junto, sub - Hopewell - tempo do secundário-processo: um ponto,
um momento é a época do dois-em-ouro curto período de tempo, valor de tempo atual.
c. velocidade: agora, apenas velocidade de fechamento, velocidade máxima, tempo - curva característica do curso.
d. curso: a viagem total, distância aberta, curso excessivo, ultrapassa o curso, amplitude reencadernada.
e. corrente: pontos, pontos de fechamento da bobina, fechando o valor atual, o diagrama atual da forma de onda.
f. tensão de funcionamento: DC30 ~ fonte de alimentação ajustável da operação do disjuntor da máquina 250V/20A digital,
automaticamente teste completo da operação de baixa tensão do disjuntor, medindo o valor do funcionamento
tensão do interruptor.
2. características
A. Todos os modelos apropriados para a produção doméstica e estrangeira do switchgear SF6, combinação dos SOLDADOS de elétrico,
o interruptor de vácuo, propriedades mecânicas de interruptor de óleo testa
b. a capacidade debloqueio super, subestação que 500KV o ônibus do desvio carregou o caso pode facilmente testar a
exatamente medida.
c. sensor de velocidade universal, linha reta sensor linear, sensor giratório, extremamente fácil instalar e simples.
d. a operação de interruptor obteve uma vez o teste das propriedades mecânicas do interruptor de todos os dados e
espectro correspondente da forma de onda.
E. Os dados de teste do campo do anfitrião, a máquina podem ser armazenados no pulso de disparo de tempo real, fácil às economias do arquivo
a data de teste, tempo.
f. tela grande do anfitrião, temperatura larga, perspectiva direta, exposição chinesa do LCD do luminoso todos os dados e mapas,
Ajuste, poder e memória eletrônicos do contraste do LCD.
g. operação chinesa do menu, fácil de usar. Impressora incorporado do instrumento, da cópia dados rápidos toda e mapas a qualquer hora.
H. O instrumento com análise de dados e software da gestão, operação em linha do PC, resultados da análise pode ser
a saída aos vários tipos de matriz de ponto, de laser ou de impressora a jato de tinta ao relatório o mais printtest, experimentações de campo automatizou.
Parâmetros técnicos
1,1. Usando ambientes
| Artigo | Especificação |
| Poder entrado | 220V±10% 50Hz±10% |
| Pressão de ar | 86~106kpa |
| Temperatura | - 10~40℃ |
| Umidade | ≦80%RH |
1,2. Desempenho da segurança
| Artigo | Especificação |
| Resistência de isolação | >2MΩ |
| Força dielétrica |
Frequência do trabalho do chassi da fonte de alimentação 1.5KV para suportar a tensão 1 minuto, nenhum flashover e formar arcos. |
1.3. Parâmetro básico
a. Tempo:
| Artigo | Especificação |
| Escala | 25000.0ms |
| Definição | 0.01ms |
| Erro da palavra |
①± 1 de 250ms 0.1ms |
b. Velocidade
| Artigo | Especificação |
| Período | 20.00m / s |
| Definição | 0.01m / s |
| Erro da palavra | ①0-2m/s dentro da palavra do ± 1 do ± 0.1m/s ②100ms ou palavra do ± 1 do ± 0.2m/s |
C. Derrubada
| período | definição | erro | |
| Disjuntor do vácuo | 50.0mm | 0.1mm | palavra 1%±1 |
| Interruptor SF6 | 300.0mm | 1mm | |
| Menos interruptores do óleo | 600.0mm |
d. corrente: escala 0.01A da definição 10.00A
e. potência de saída: DC30 ~ ajustável 250V/10A digitais
(trabalho instantâneo)
f. dimensões: 360mm (L) × 280mm (W) × 300mm (h)
g. peso: 9kg

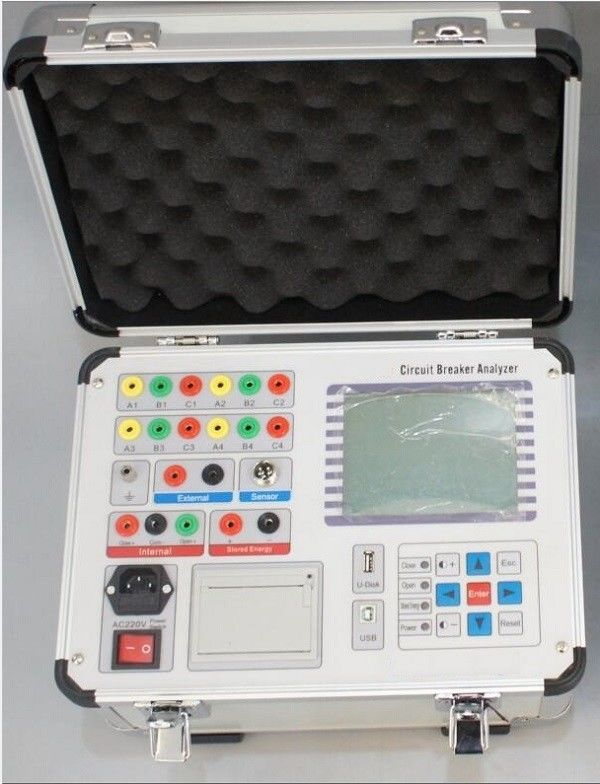

A disposição do painel
| Número | Sinais do painel | Descrição da função |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 canais da medida do tempo da fratura da estrada, ↓ após a terra virtual do canal de 6 maneiras, não em contato com a terra. |
| ② | Interno |
Dentro da fonte de alimentação de DC do controle da secundário-porta |
| ③ | Armazenamento de energia | Um grupo de fonte de alimentação de DC para a energia de comutação. |
| ④ | Proteja o terminal de terra | Em contato com a terra |
| ⑤ | Externo | Modo externo do disparador, diretamente e pontos recebidos, junto ambas as extremidades da bobina, a bobina no sinal elétrico como um sinal de sincronização. |
| ⑥ | Receptáculo do sensor de velocidade | Entrada de sinal do sensor de velocidade |
| ⑦⑧ | Interruptor de alimentação | Através deste ± 50Hz 10% 10A do ± 10% da fonte 220V da entrada da relação |
| ⑨ | Impressora do painel | para imprimir um relatório e um mapa de teste |
| ⑩ | Relação de USB | Os dados de teste podem ser armazenados através desta relação |
| 12 | Arge-tela LCD | l temperatura larga, exposição chinesa do LCD do luminoso todos os dados e mapas |
| 11 | Chave | Os aumentos do bloco chave de função do contraste do LCD, reduzem-se |
| Sobre, mova o cursor ou o aumento, reduzindo o valor do cursor atual | ||
| À esquerda, menu direito ou para mover o cursor | ||
| [ENTRE] para selecionar o menu atual ou para confirmar a operação | ||
| [ESC] vá para trás ou cancele a operação | ||
| Restauração do instrumento [da RESTAURAÇÃO] |
