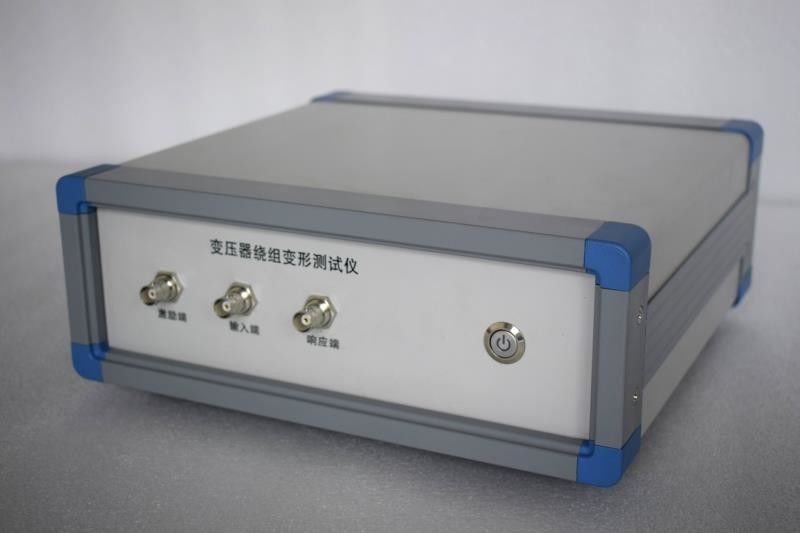

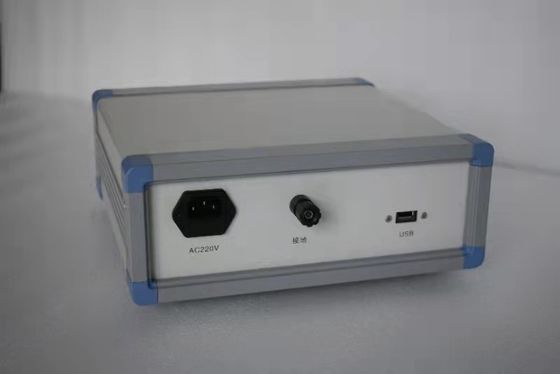

analisador da resposta de frequência da varredura 20MHz-Portable
Introdução do sistema
O verificador de enrolamento da deformação do transformador é usado para o transformador de poder com categoria da tensão de 6kV e acima e os outros transformadores com objetivo especial. O transformador de poder é inevitavelmente vulnerável ao impulso da vária falha procura um caminho mais curto atual ou a colisão física em processo da operação e o transporte e os enrolamentos do transformador pode perder a estabilidade sob a força eletrodinâmica poderosa exercida por tais procura um caminho mais curto a corrente, que poderiam conduzir às deformações permanentes tais como a distorção local, inchamento ou a deslocação e afetará severamente o funcionamento seguro do transformador. A deformação de enrolamentos do transformador é medida com método de análise da resposta de frequência de acordo com DL/T911-2016 padrão nacional para a indústria energética elétrica, isto é detecta a característica de resposta amplitude-frequência de cada enrolamento do transformador e para fazer a comparação vertical ou horizontal do resultado da detecção para julgar a deformação possível do enrolamento do transformador baseado na mudança de características de resposta amplitude-frequência.
Características principais
1. As características de enrolamentos do transformador são medidas com método da varredura de frequência. Deformações de
os enrolamentos tais como a distorção, o inchamento ou o deslocamento de 6kV e acima do transformador são medidos detectando
características de resposta amplitude-frequência de cada enrolamento, não exigindo o levantamento do cerco do transformador
ou desintegração.
2. A medição rápida, medição de um único enrolamento realiza-se dentro de 2 minutos.
3. Precisão de alta frequência, mais altamente de 0,001%.
4. Síntese da frequência de Digitas, com estabilidade mais alta da frequência.
5. o isolamento da tensão 5000V protege inteiramente a segurança do computador de teste.
6. Capaz de carregar ao mesmo tempo 9 curvas e de calcular automaticamente parâmetros de cada curva e de diagnosticá-los
deformações de enrolamento para fornecer a conclusão do diagnóstico da referência.

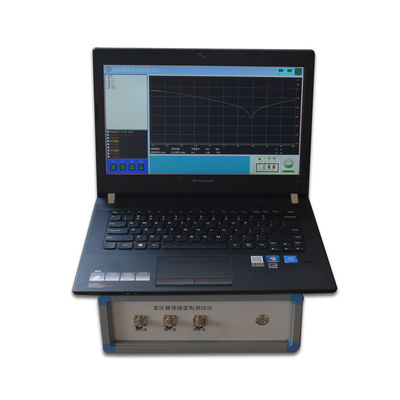

7. O software de análise tem funções poderosas e indicadores do software e de hardware.
8. A gestão do software é humanizada com alto nível da inteligência. Você precisa somente de clicar uma chave a
termine todas as medidas após o ajuste dos parâmetros.
9. A relação de software é concisa e vívida, com menus claros da análise, das economias, da exportação do relatório, da cópia, etc.
Índice técnico
| Artigo |
Índice técnico |
| Velocidade de medição: |
1 minuto de minuto 2 para o enrolamento monofásico |
| Tensão da saída: |
Vpp-25V, ajustando automaticamente no teste |
| Impedância da saída: |
50Ω |
| Impedância entrada |
1MΩ (o canal da resposta é construído com resistência 50Ω de harmonização) |
| Espaço da varredura da frequência |
10Hz-20MHz |
| Precisão da frequência: |
0,001% |
| Maneira da varredura da frequência: |
o intervalo linear ou logarítmico, da frequência do sacn e o número de pontos da varredura são livremente settable |
| Exposição da curva |
curva amplitude-frequência (curva da fase-frequência, opcionais) |
| Largura do alcance dinâmico de medição |
-120dB~20dB |
| Tensão de fonte: |
AC100-240V 50/60Hz (o uso DC12V Adapater recomenda) |
| Dimensão |
238mm*184mm*40mm |
| Peso líquido: |
2.45Kg |
