Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala da tensão: | 4* (0-120V) | Escala atual: | 3* (0-40A) |
|---|---|---|---|
| Precisão da saída: | 0,5% | EXPOSIÇÃO: | LCD |
| Tensão: | 4 canais | Atual: | 3 canais |
| Destacar: | Equipamento de teste trifásico do relé de proteção,No equipamento de teste construído do relé de proteção do PC,Equipamento de teste do relé de proteção do LCD |
||

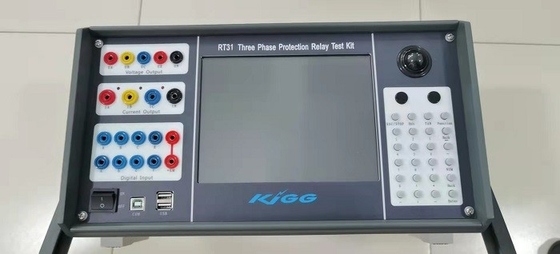

Tensão de 4 fases & da saída atual de 3 fases equipamento de teste do relé de proteção com playback da falha
Teste principal de uma tensão de 4 fases & da saída atual de 3 fases,
TESTE 1.AC
TESTE 2.DC
teste da superposição 3.Harmonic
teste da frequência 4.High-Low
teste do sentido 5.Power & da impedância
teste 6.Synchronization
teste do grupo 7.Full
8.Distance & proteção zero da sequência
9.Characteristic da impedância
proteção 10.Differential
harmônico 11.Differential
teste 12.Comprehensive da linha proteção de microcomputador de 6-35 quilovolt
revisão 13.Fault
Índice técnico de uma tensão de 4 fases & da saída atual de 3 fases,
| Fonte atual da C.A. | |
| Precisão da saída | 0,5% |
| Escala da saída | 3* (0-40A); 0-120A (três fases paralelamente) |
| Corrente da fase que pode obter 10A de trabalho velho | |
| Máximo potência de saída da corrente da fase: 420VA | |
| Máximo potência de saída da corrente trifásica paralelamente: 900VA | |
| Tempo de trabalho permissível (quando corrente trifásica paralelamente para obter a saída máxima): 10s | |
| Escala da frequência (onda básica) | 20-1000Hz |
| Tempos dos harmônicos | 1-20 vezes |
| Fonte atual da C.C. | |
| Precisão da saída | 0,5% |
| Saída atual | 0-+/-10A pela fase; 0-+/-30A (trifásico paralelamente) |
| Saída da tensão da carga máxima | 20V |
| Precisão da saída | 0,5% |
| Saída da tensão da fase | 4* (0-120V) |
| Linha saída da tensão | 0-240V |
| Tensão da fase/linha tensão potência de saída | 80VA/100VA |
| Escala da frequência (onda básica) | 20-1000H |
| Harmônicos | 1-20 vezes |
| Fonte da tensão de C.C. | |
| Precisão da saída | 0,5% |
| Amplitude da saída da tensão da fase | 0-+/-160V |
| Linha amplitude da saída da tensão | 0-+/-320V |
| Tensão da fase/linha tensão potência de saída | 70VA/140VA |
| Dimensão | 400*300*180mm |
| Peso | 20KG aproximado |
| Fonte de alimentação | C.A. 220V±10%, 50/60Hz |
| Temperatura ambiental | -10℃ ~ +50℃ |
Sinal de interruptor e medida do tempo
| Entrada de sinal do interruptor |
7circuits |
Contato inativo: 1~20mA, 24V Acesso potencial do contato: “0": 0~ +6V; “1": +11 V~ +250V |
| Saída do sinal de interruptor | 2 pares | C.C.: 220V/0.2A; C.A.: 220V/0.5A |
| Medida do tempo |
Escala de teste: 0.1ms ~ 9999s, precisão 0.1mS Escala da medida: 0.1ms ~ 9999s Precisão da medida: 0.1mS |
|
Microcomputador do processador de sinal de Digitas
O processador de controlo digital de alta velocidade é adotado como o núcleo da saída do verificador. a aritmética da precisão dobro de 32 bocados é empregada no software, através de que as formas de onda arbitrárias da alto-precisão de cada fase podem ser produzidas. Desde que a estrutura integrative é adotada, a estrutura do verificador é colocada compactamente. A distância da transmissão de dados é curto com estrutura apertada, que superam o problema de menos pontos da saída da forma de onda devido à linha communicational dos dados longos e à faixa de frequência estreita ao usar o controlador do teste controlado diretamente pelo PC.
