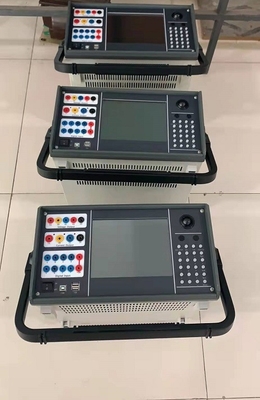

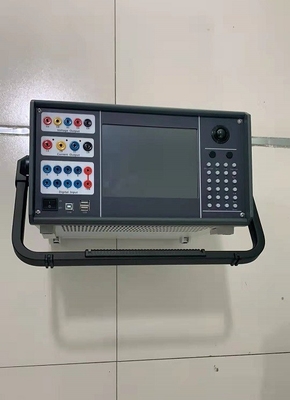

0,5 exposições trifásicas tetrafásicas do LCD do equipamento de teste do relé de proteção do PC inerente da classe

Tensão de 4 fases & da saída atual de 3 fases equipamento de teste do relé de proteção com playback da falha

Teste principal de uma tensão de 4 fases & da saída atual de 3 fases,

TESTE 1.AC

TESTE 2.DC

teste da superposição 3.Harmonic

teste da frequência 4.High-Low

teste do sentido 5.Power & da impedância

teste 6.Synchronization

teste do grupo 7.Full

8.Distance & proteção zero da sequência

9.Characteristic da impedância

proteção 10.Differential

harmônico 11.Differential

teste 12.Comprehensive da linha proteção de microcomputador de 6-35 quilovolt

revisão 13.Fault

Índice técnico de uma tensão de 4 fases & da saída atual de 3 fases,

Sinal de interruptor e medida do tempo

Microcomputador do processador de sinal de Digitas

O processador de controlo digital de alta velocidade é adotado como o núcleo da saída do verificador. a aritmética da precisão dobro de 32 bocados é empregada no software, através de que as formas de onda arbitrárias da alto-precisão de cada fase podem ser produzidas. Desde que a estrutura integrative é adotada, a estrutura do verificador é colocada compactamente. A distância da transmissão de dados é curto com estrutura apertada, que superam o problema de menos pontos da saída da forma de onda devido à linha communicational dos dados longos e à faixa de frequência estreita ao usar o controlador do teste controlado diretamente pelo PC.

Tensão e amplificador atual

Para a corrente e a tensão da fase, nós persistimos em adotar o modo de saída linear do amplificador do elevado desempenho a fim fazer diretamente a fonte da corrente e da tensão à saída todos os tipos das formas de onda da forma de onda da C.C. às formas de onda que incluem todos os tipos de componentes da frequência, tais como a onda quadrada, a forma de onda combinada sobreposta por cada harmônico da ordem, a forma de onda transiente da falha, etc. além, a forma de onda da saída é clara e lisa sem interferência irradiada de alta frequência com equipamentos vizinhos. Pode simular bem todos os tipos de atual e as características da tensão sob a circunstância de procuram um caminho mais curto a falha.

Para o circuito do amplificador de potência, nós adotamos as peças do poder da importação com de alta potência e o estilo de alta fidelidade do módulo como as saídas de potência, combinando com a estrutura da dissipação de calor colocada elaboradamente e razoavelmente, tem bastante a redundância do grande poder e a capacidade térmica. O circuito do amplificador de potência tem o superaquecimento, excesso, sobretensão e procura um caminho mais curto proteções. Quando o excesso ocorre no circuito atual e para sobrecarregar ou procurar um caminho mais curto ocorre no circuito da tensão, limitará o potência de saída automaticamente, o interruptor fora do circuito inteiro do amplificador de potência e dará o sinal de alarme. A fim impedir o superaquecimento do amplificador de potência pelos muitos tempos que operam-se sob a grande corrente, uma estadia do software que termina o sistema sob a grande corrente é ajustada neste verificador. Pode trabalhar durante um longo período quando outputting é 10A ou abaixo. Quando a corrente está sobre 10A, o verificador começará acima a ordem da terminação do tempo do software. Quando o tempo está acima, o software proibirá saídas de potência automaticamente e dará o sinal de alarme. A corrente a rendimento elevado é, mais curto o tempo de limitação será.
