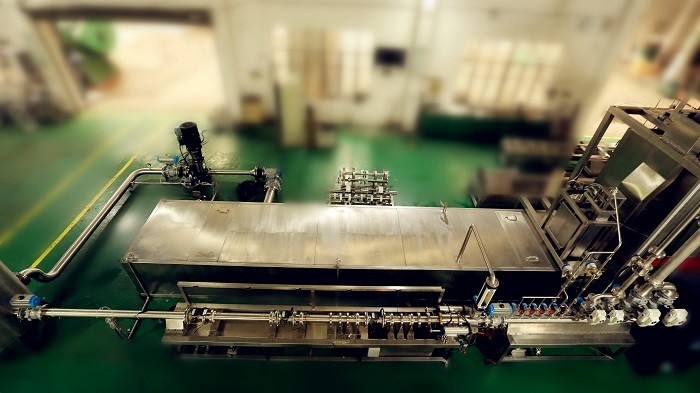

0,2 bancos automáticos do teste do medidor de água da classe posições de 10 medidores

3 medidores de banco semiautomático do teste do medidor de água da conexão de série

1. índice técnico principal

precisão 1,1: 0,2 classes

diâmetro do medidor de água 1,2 e número (única linha)

¢15×6, ¢20×5, ¢25×4, ¢40×3, ¢50×3

pressão da fonte de água 1,3: 0.3~0.5MPa; tomada pressure≥30kPa

escala de 1,4 fluxos: 4L/h~40m3 /h

especificação instantânea do medidor de fluxo 1,5:

DN15 (rotameter de vidro) 4~125L/h

DN25 (rotameter de vidro) 120~1400L/h

DN50 (rotameter de vidro) 1.4~9m3/h

1.6. Medida do volume da embarcação: (10L-20L 100L-500L)

1.7. distância do estiramento da braçadeira: (≥80mm (pneumático))

1.8. comprimento de tubulação reto: (conexão de série 2D)

1.9. Medida da espessura da embarcação: 10L-20L≥1.5mm 100L-500L ≥3mm

espessura da plataforma 1.10.work: ≥3mm

espessura da plataforma da embarcação 1.11.measure: ≥3mm

espessura 1.12.pipe: ≥3.5mm

teste de pressão 1.13.withstand: 0-2.0MPa

1.14. Especificação da válvula: cobre

1.15. material 304

2, índice técnico do estabilizador do fósforo 0.5m3vortex

2.1. volume: 0.3m3;

pressão 2.2.work: 0,3 - 0.4MPa, pressão de teste: >0.6MPa;

material 2.3.stainless: espessura: 3mm

3, tanque de água (opção)

3.1. volume: 2m3

3.2. material inoxidável: thickness≥1.5mm

4, bomba de água (opção)

4,1 modelo: KQL80/200-7.5/2 1No Q=43.5m3/h; H=38m; N=7.5kw

1. Gire sobre a bomba

2. Põe o MEDIDOR sob o teste na posição verificada

3. Abra todas as válvulas 1,2,3,4,5,6 para sair o ar da tubulação

4. Válvulas próximas 3, 4, 5 e 6

5. Leia o valor inicial v1 do medidor de teste

6. O manualmente aberto das válvulas 3,4,5,6 de acordo com o ponto do fluxo e para ajustar ao ponto correspondente do fluxo

7. Espera para que o fluxo alcance a posição do medidor. Por exemplo, a válvula aberta 3 ao verificar Q1, e espera então o volume para alcançar 10L.And para ler o valor final V2 da tabela verificada

8. Leia o valor Vi no calibre padrão

9. Erro do cálculo
