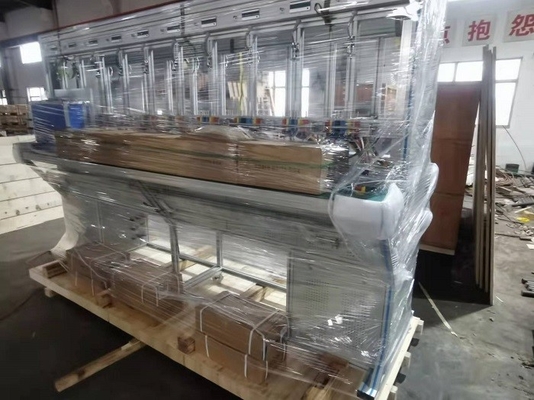

Ajustando a classe trifásica 0,02 do banco do teste do medidor da escala 480V

0,05 bancos trifásicos do teste do medidor elétrico da classe

Major Application e funções:
1) Operação do tela táctil para o painel da fonte do controle
2) Com medidor padrão mostre junto todos os parâmetros necessários em uma tela
3) Usado principalmente na instalação automática da calibração do medidor (conecte e desligue do medidor)
4) A instalação da calibração inclui dois tipos: mudança fixa do ponto de carga e do ponto de carga
5) Calibre o medidor com o gênero software aplicando o protocolo do controle ofereceu. 6) Com boa estabilidade do poder e saída da precisão alta
7) Pode comutar um fator de poder entre 1,0 e 0.5L, igualmente ângulo de fase pode ajustar-se & editar pelo utilizador final. 8) Pode comutar quatro condições diferentes do equilíbrio & do desequilíbrio 9) Saída independente para cada fase que inclui a tensão & a corrente
10) Pode assegurar-se de que as saídas de potência constantes no meio conectem e desliguem do medidor. 11) Proteção: o circuito aberto e a tensão atuais procuram um caminho mais curto, etc. 12) Com porto de comunicação RS232 do PC

Tempo da saída & da construção
Tempo da construção do poder para instalação fixa do ponto de carga: dentro de um poder de 5 segundos para construir a hora para a instalação da mudança de carga: dentro da estabilidade de um poder de 10 segundos: 0,02% (valor na escala) após a construção do poder
Valor ajustado ao valor da saída: Escala ±0.05%, para P, Q, S, V, A, PF
Detalhes técnicos
1) Classe da precisão de medidor padrão inerente: 0,05
2) Escala da tensão: 3* (0-380V); Escala ajustável: 0-120%; Definição: 0,01%
Potência de saída: mais do que 200VA pela fase; Distorção: ≤0.5%
3) Escala atual: 1mA-120A; Escala ajustável: 0-120%; Definição: 0,01%
Potência de saída: 1000VA/phase; Distorção: ≤0.5%
4) Ângulo de fase: 0,00
o ~359,99
o
; Definição: 0.01° 5) Escala de frequência: 45-65HZ; Definição: 0.01HZ
6) Precisão da exposição da indicação: 0,1% (tensão & corrente); 0.1° (fase); 0.01Hz (frequência)

0,05 bancos trifásicos do teste do medidor elétrico da classe

Parâmetros técnicos

0,05 bancos trifásicos do teste do medidor elétrico da classe

Configurações

1) Três fases picosegundo (fonte de energia)

2) Medidor padrão trifásico, classe 0,05 ou 0,02 ou 0,01

3)Cremalheira do medidor

Número de posições: 6, 10, 12, 20, 40, 48….opcional

Cada cremalheira com um interruptor de PARADA da emergência

Cada as posições consistem nos pinos de 1 QCD 6 + 1 cabeça de exploração + 1 medidor que aperta + 1 RS/232/485

porto de comunicação + 1 exposição de erro + 1 botão RESTAURADO + 1 grupo de cabo da tensão

TIC +1 (precise a TIC ou não dependa do cliente)

4) Software do PC

5) Manuais do usuário

6) Opcional

0,05 bancos trifásicos do teste do medidor elétrico da classe

- Transformador atual isolado (TIC)

Classe da precisão: 0,01% (0.5C-1-0.5L)

Relação atual: 1:1 (1mA-120A)

Saída atual: 3* (0.001-120) A (preliminar e secundário)

Carga secundária da saída: 0.5V máximo (saída current1mA-120A)

- MSVT

- Computador dos pessoais

- Impressora
