| Classe da precisão: | 2 | Range1 atual: | 1A, 5A |
|---|---|---|---|
| Escala da tensão: | 100V、 100/√3V | Função de teste: | Relação, erro da relação, erro do ângulo de fase ...... |
| Erro de porcentagem: | Menos do que 1.5%*FS | exposição: | LCD grande |
| Destacar: | Grupo do teste de 1.5%FS CT pinta,Grupo do teste de 1.5%FS 100V CT pinta,relação ct de 5A 1.5%FS e testes da pinta |
||

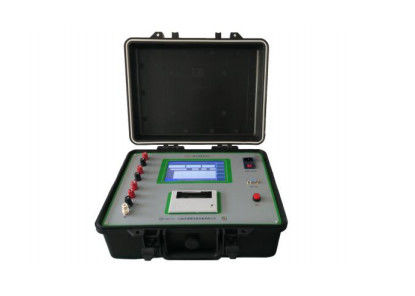

Comparador do equipamento de teste do CT pinta da série do verificador HEWE do transformador de Digitas
Parâmetro técnico
| Classe da precisão | 2 |
| Escala atual | 5A, 1A |
| Escala da tensão | 100V, 100/√3V |
| Erro de porcentagem | Menos do que 1.5%*FS |
| Erro básico | |
| Ao testar o erro do CT pinta & a impedância & a admissão, o erro não além: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: valor de limite básico do erro do componente da em-fase ΔY: valor de limite básico do erro do componente da quadratura X: Valor absoluto da indicação do componente da em-fase Y: Valor absoluto da indicação do componente da quadratura Dx & Dy: Erro zero e erro da quantificação Quando CT de teste & pinta, Dx, Dy=1 (ou 2) %* (valor de limite do erro de CT & de pinta Quando Z & Y de teste, Dx, Dy= 3 dígitos |
Medida da escala & a definição
| Classe do CT pinta | Escala de teste | Definição | ||
| componente da Em-fase | Componente da quadratura | componente da Em-fase | Componente da quadratura | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001' |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01' |
| 0,2 | ||||
| 0,5 | ||||
| 1,0 | ±40.00 | ±999.9 | 0,01% | 0,1' |
| Medida da escala & a definição da impedância | ||||
| Escala | Medida da escala (Ω) | Definição | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| Medida da escala & a definição da admissão | ||||
| Escala | Medida da escala (Senhora) | Definição | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Características
1) Exposição do LCD
2) Teste da relação, erro da relação, erro do ângulo de fase, impedância, admissão
3) Os valores de dados de teste todos são indicados
4) Usado para testar do transformador de instrumento da classe 1 a 0,01 com o 5A atual avaliado e o 1A,
tensão avaliada 100V, 100V√3V
5) Erro do ângulo do erro & de fase da relação da exposição de todos os pontos de teste sob a carga avaliado ou o mais baixo limite
tensão 1%-120% ou 20%-120% avaliado atual avaliado da carga
Projeto para opções
