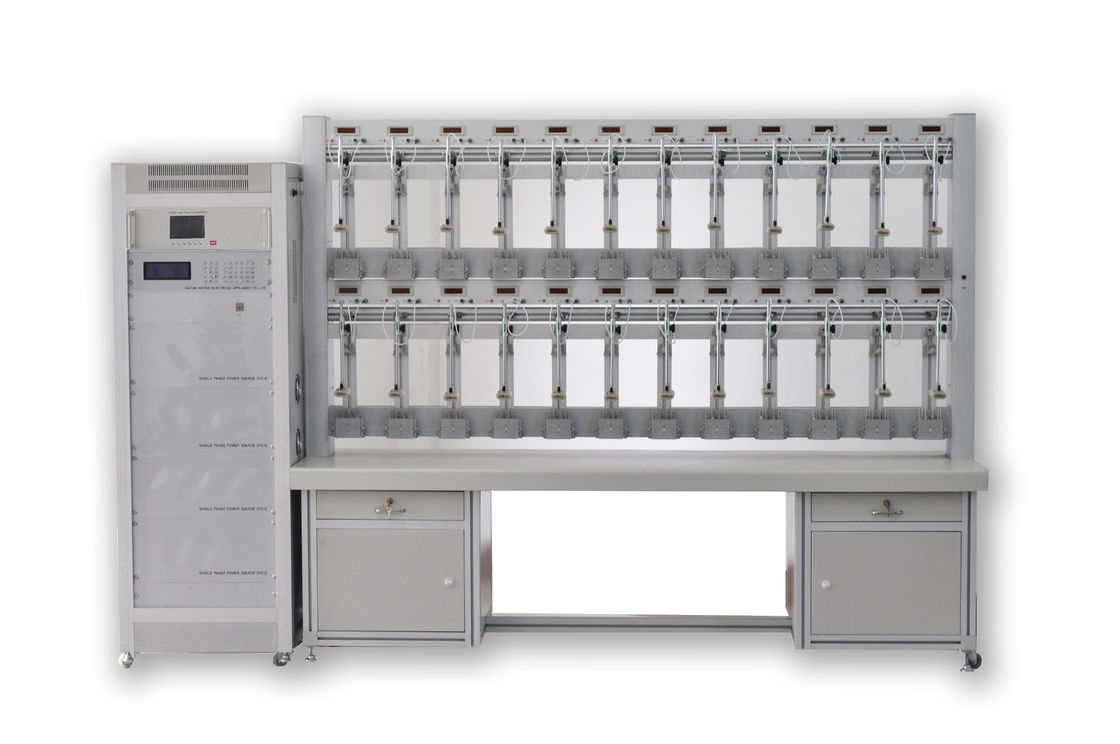

Banco do teste do medidor da energia da fase monofásica da classe 0,1 com PWM

Banco 0 do teste do medidor da energia da fase monofásica da classe 0,1 ~ 288V 1mA~ 120A

Características

1) Tecnologia de PWM (modulação de largura de pulso)

2) O projeto modular permite configurações personalizadas no hardware e no software, cliente-amigáveis

3) Execute todos os testes como o teste de rastejamento, começando o teste, erros básicos, teste do seletor, desvio padrão e etc….

4) Medida da tensão, atual, do poder (ativo, reativo, aparente), do ângulo de fase e da frequência

com exposição de tempo real do diagrama do vetor

5) Teste do harmônico (2-21 vezes) e análise & exposição do harmônico

6) Meça todos os tipos de medidores mecânicos da fase monofásica e de medidores da eletrônica, capazes de testar

medidor da fim-relação, medidores com o módulo de comunicação do RF com o protocolo fornecido pelo utilizador final

7) Modo de testes: Totalmente automático, ou manual opere pelo tela táctil

8) O cálculo do erro restaurou botões em cada posição do medidor; exposição de diodo emissor de luz do erro oportuna.

9) QCD para rapidamente para conectar os medidores na cremalheira

10) Saída macia do começo/parada

11) Busca & captação da marca preta para o disco da rotação

12) Vários medidores de teste com o cosntant diferente em posições

13) Memória dos registros do teste para a calibração continuada mais atrasada

14) Armazene dados de teste, inquérito e cópia para fora e igualmente pode mudar o formato do relatório

15) Teste do seletor para vários tipos de medidores elétricos

16) Uma comunicação RS232 ou RS485

17) Software do PC para a operação

18) Apoio que entra o código de barras e a auto-definição, convinient para a gestão do teste

19) O automóvel procura um caminho mais curto a função se ausência do medidor

Opcional para os canais atuais duplos teste (corrente atual, neutra da fase) ao mesmo tempo/separadamente

Série do banco SYS12 do teste do medidor da energia da fase monofásica

Configurações

1. Fonte de energia da fase monofásica (picosegundo)

2. Medidor padrão da referência da fase monofásica (SRM), classe 0,05 (ou classe 0,02 ou 0,1 por encomenda)

3. A cremalheira

Número de posições: Personalização por encomenda por posições do utilizador final (6, 10, 12, 20, 24, 30, 48…)

Cada cremalheira equipa 1 interruptor de PARADA da emergência

Cada posistion consiste: Pinos de 1 QCD 3 + 1 cabeça de exploração + 1 medidor que aperta + 1 RS/232or485

Porto de comunicação + 1 exposição de erro + 1 botão RESTAURADO + 1 grupo de cabo da tensão

4. Software de controle do PC

5. Controle manual pelo tela táctil

6. Opcional

· Finalidade de MSVT (transformador Multi-secundário da tensão) testar os medidores com circuito da fim-relação

- Classe da precisão: 0,01%

- Relação: 1:1

- Tensão nominal do entrada/saída: 220V

- Tensão máxima do entrada/saída: 300V

- Número de secundário: Igual a numerar das posições

· Computador pessoal

· Impressora
