Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala do fluxo do dispositivo: | 0,06 m3/h~40m3/h | Incerteza total: | ≤0.5%, k=2 |
|---|---|---|---|
| Escala de teste do sensor da pressão absoluta: | 0~120kPa, precisão ≤0.075% | Temperatura ambiental: | ℃ (20±5) |
| Humidade relativa: | (45~75) %RH | escala de teste do sensor de temperatura: | ℃ (de 0-50) |
| Precisão: | ≤±0.2℃ | escala de teste do sensor da umidade: | 0~100%RH |
| Destacar: | banco do teste do medidor de gás 6m3/h,0.5% Gas Meter Test Bench,5% bancos do teste do medidor de gás |
||

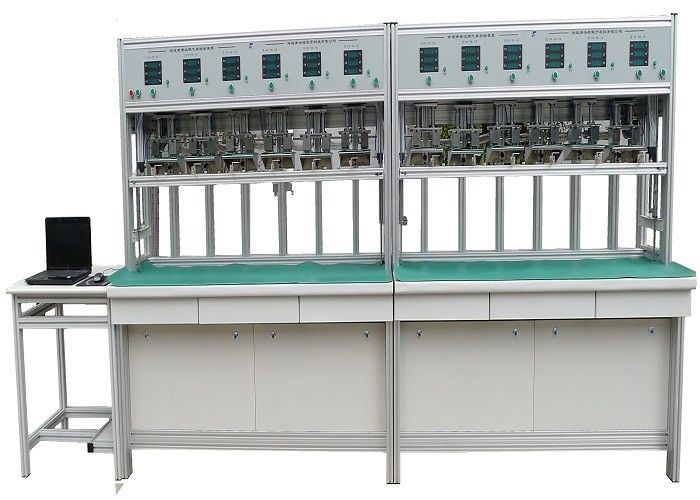

0,016 bancos do teste do medidor de gás de m3/h~6 m3/h (medidor de gás comercial)
Proposta técnica
Característica
0,016 bancos do teste do medidor de gás de m3/h~6 m3/h (medidor de gás comercial)

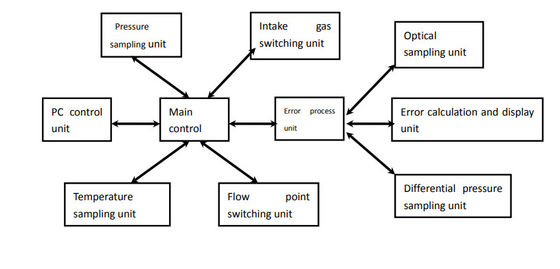

Unidade de configuração do banco do teste do gás e princípio do trabalho
O banco do teste do gás é consiste na fonte do gás da compressão, na colisão do vácuo, no circuito do gás do controle, no sistema de tubulação do teste, no bocal sônico de VSBA, no sistema de controlo de corrida do dispositivo, no sistema do erro, na plataforma da operação e no PC de corrida etc.
Fluxo do gás pelo vácuo que bombeia no encanamento do teste. Quando condição, qualidade e fluxo de fluxo crítico sônico do alcance do bocal da calha do gás do gás embora o medidor testado e o bocal mantêm o mesmos. Trabalho da peça do controle e de operação por elétrico. Consista principalmente no processador central do cálculo da amostra do erro, dispositivo que corre o processador central e o PC.
0,016 bancos do teste do medidor de gás de m3/h~6 m3/h (medidor de gás comercial)
Índice técnico e desempenho principais do bocal sônico de 12 posições
Índice técnico e desempenho principais do dispositivo sônico da verificação do fluxo de gás de bocal (medidor de gás comercial)
| Escala do fluxo do dispositivo | 0,06 m3/h~40m3/h |
| Incerteza total | ≤0.5%, k=2 |
| Pressão negativa | |
| Escala de teste do sensor da pressão absoluta | 0~120kPa, precisão ≤0.075% |
| Condição do trabalho | |
| temperatura ambiental | ℃ (20±5) |
| humidade relativa | (45~75) %RH |
| escala de teste do sensor de temperatura | ℃ (de 0-50) |
| precisão | ≤±0.2℃ |
| escala de teste do sensor da umidade | 0~100%RH |
| Especs. do medidor de gás | G6~G25 |
| Método da instalação | medidor pelo método pneumático, medidor do grampo dos no. do teste 1-2 (medidor do diafragma) para o teste de série. Até o G10 para 2 posições, G25 ou mais grande são única posição. Medidor pelo calibre volumétrico do fluxo do apoio da estrutura somente de DN25, do grampo medidor DN40. Se o outro calibre do fluxo do diâmetro, ele combinará o outro bocal |
| Método de amostra | recolha automaticamente ou manual que lê a entrada, dados que negociam automaticamente, grave a cópia do relatório das economias, do certificado e de teste, inquérito de dados |
| Micro escala de teste do sensor da pressão diferencial | 0~1000Pa, accuracy≤0.5% |
| Precisão da frequência de XO do registro de tempo | <10-4, estabilidade pelo ponto de day<10-5.Flow: 0.06m3/h, 0,1 m3/h, 0,25 m3/h, 0,4 m3/h, 1 m3/h, 2 m3/h, 4 m3/h, 8 m3/h, 16m3/h, 32 m3/h, ponto deviation≤5% do fluxo |
| Fonte de alimentação | C.A. 3*380V±20V, 50Hz |

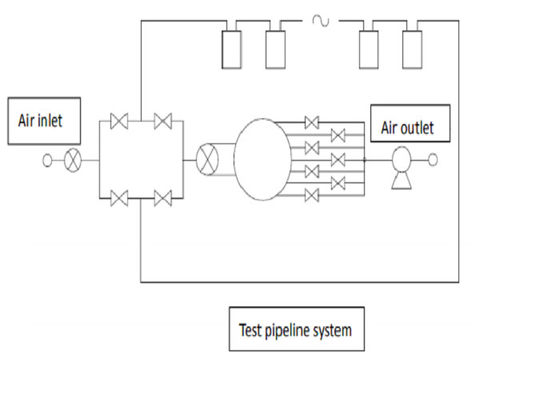

Sistema de encanamento do teste como a imagem abaixo:
