equipamento de teste do medidor da energia 450V, equipamento de testes do medidor elétrico do laboratório

Único & banco trifásico MCTB20B do teste do medidor

Parâmetros técnicos

Características

1) Tecnologia de PWM (modulação de largura de pulso)

2) O projeto modular permite configurações personalizadas no hardware e no software, cliente-amigáveis

3) Execute todos os testes básicos como aquecem-se, rastejam-se teste, teste do começo, erros básicos, desvio padrão e etc.

4) Execute o teste do seletor com a base de contagem & cronometrando do pulso com valor do KWH

5) Modo de testes: Operação totalmente automático, ou manual pelo tela táctil do controle manual (MCU)

6) Capaz de testar todos os tipos de fase monofásica e de medidores mecânicos trifásicos, medidores da eletrônica, CT/PT

    medidor operado, medidor esperto, medidor da fechado-relação, e etc….

7) Exposição do cálculo do erro com os botões restaurados em cada posição do medidor

8) Dispositivo rápido flexível do conector (QCD) para a comutação conveniente do medidor trifásico

    ao medidor da fase monofásica

9) Busca & captação da marca preta para o disco da rotação

10) Capaz de calibrar ao mesmo tempo medidores mecânicos ou da eletrônica com constante diferente

11) Software poderoso do PC para os dados que analisam, o playback da forma de onda e a exportação do relatório detalhado

12) O código de barras universal entra, e apoia o código de barras auto-definido

13) Soluções espertas para a calibração com software atualizável

14) Armazenamento provisório dos dados para a calibração continuada mais atrasada

15) Os registros do teste salvar no banco de dados com formato de MDB ou o outro formato exigido

16) Calibre os parâmetros que incluem a tensão, corrente de cada fase, fase/diferença de fase,

      poder ativo/reativo/aparente de cada fase, poder ativo/reativo/aparente total, fator de poder total,

      frequência, etc. com exposição de tempo real do gráfico do vetor

17) Teste do harmônico 2-40 vezes e análises/exposições do harmônico

18) Com as facilidades para testar a procura máxima aparente gravada nos medidores e para realizar o teste de registro

      (o cliente deve fornecer o protocolo de comunicação do medidor para esta função)

19) função dos Auto-testes para todo o poder das fases, estabilidade total do poder, simetria de uma tensão de 3 fases e corrente

20) O software do PC (uma comunicação por RS232) pode realizar a função líquida da conexão de relação do MIS, pode facilmente

      elevação no futuro caso necessário

21) Proteção: o aberto-circuito atual, tensão procura um caminho mais curto e maus funcionamentos, auto proteção & auto restauração

22) Botão do começo & de parada na fonte de energia

23) Luzes do alarme instaladas sobre a fonte de energia

24) Podem ser o grupo & a saída independente de cada tensão da fase & atuais, ângulo de fase

MTB que compreende:

1) Medidor trifásico do padrão de referência

2) Fonte de energia trifásica

3) Medidor que monta cremalheiras

4) MCU (unidade de controle manual, operação do tela táctil)

5) Cabeças de exploração

6) Processamento do erro & sistema do cálculo & da indicação

7) Software do PC, PC, impressora, etc….

Especificações técnicas

Fonte de energia trifásica

Outras características

1) Com procurar um caminho mais curto e sobrecarregue a proteção no circuito da tensão

2) Com proteção do circuito aberto e da sobrecarga no circuito atual

3) Com a exposição para mostrar escalas de funcionamento e pontos de carga e indicação da falha em caso da anomalia

4) Com circuito DE LIGAR/DESLIGAR atual da disposição & da tensão

5) Todas as peças que incluem a tensão/medidor atual do padrão da fonte e de referência montados no armário fechado

6) Com o ventilador da ventilação e da refrigeração para a liberação de calor

7) Com os fechamentos em portas da parte dianteira e de verso para a proteção

8) Porta da rua com a janela de vidro para ver a exposição do tela táctil e da exposição padrão do medidor

9) Base de tempo: 1 ~ 9999s

10) Isolação entre o circuito da tensão contra o circuito atual, entre circuitos contra a terra: ≥ 5MΩ

11) Fonte de alimentação: 240V ou 3×240V/415V±10%, 50/60Hz±10%

12) Circunstâncias ambientais: Temperatura 50 C ~ 400 C

13) Humidade relativa: até 90%

Medidor trifásico da referência

1. Classe da precisão: 0,05 ou 0,02

2. Escalas & precisão de medição

3. Saída de pulso

Saída do impulso da energia

Frequência do impulso: FH=CH.P/3600 (HERTZ); FL=FH/10000 (HERTZ)

Nível de saída: TTL

Tabela da constante (para cada tensão interna/escala atual)

4. Exposição (6 dígitos): poder atual, ativo/reativo/aparente da tensão, fator de poder, ângulo de fase, frequência,

    forma de onda, diagrama do vetor, análise de harmônico… etc.

5. Relação: RS-232 e/ou RS-485

6. Fonte de alimentação: 240V±15%, 50Hz/60HZ±5%, consumo de potência: ~ 20VA

7. Ambiente de trabalho

    Temperatura: 50 C ~ 400 C^; Humidade relativa: gás não corrosivos do ≤ 90%

8. peso: ~ 7.5kgs

Configurações da cremalheira do medidor

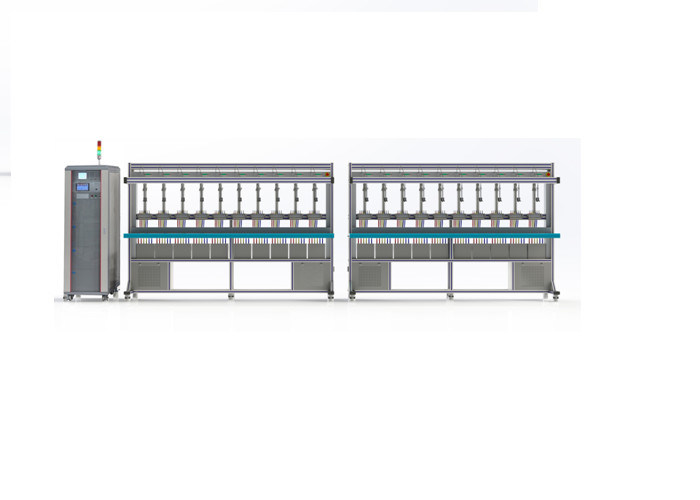

Cremalheiras de teste trifásicas (20 posições, duas cremalheiras, uma fileira)

Cremalheira de teste trifásica

Número de posições: 20 (6, 8,10, 12, 16, 32, 40 também disponíveis para a opção)

Interruptor de parada da emergência dois

Cada posição consiste: Pinos de 1 QCD 6 + 1 cabeça de exploração + montagem de 1 medidor

+ 1 ponta de prova RS/232/485+1 ótica (leitura de medidor de DLMS) + porto de comunicação + 1 exposição de erro (4,5 dígitos)

Porto do pulso de +1 BNC + 1 botão RESTAURADO + 1 grupo de TIC da tensão cables+1

Disposição para calibrar o medidor padrão contra o padrão de mais alto nível

Um servidor de série

Especificação isolada do transformador atual (TIC):

Classe da precisão: 0,01% (0.5C-1-0.5L)

Relação atual: 1:1 (1mA-120A)

Saída atual: 3* (0.001-120) A (preliminar e secundário)
