| Escala da tensão: | 4* (0-120V) | Escala atual: | 3* (0-40A) |
|---|---|---|---|
| Precisão da saída: | 0,5% | exposição: | LCD |
| Destacar: | equipamento de teste do relé de proteção 120V,equipamento de teste do relé de proteção 40A,0.2% protective relay test |
||

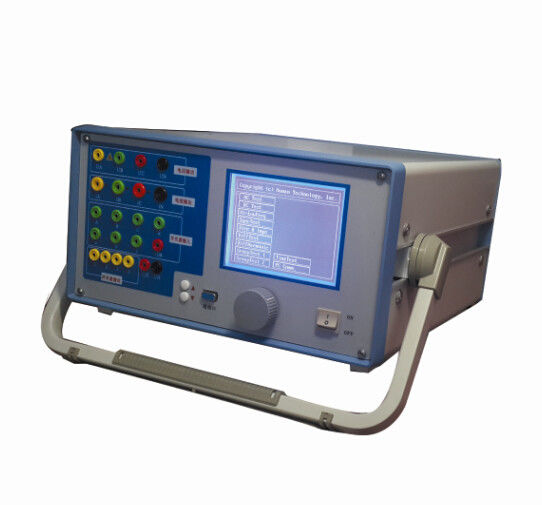

Jogo MCRT40 do teste do relé de proteção
Funções principais
1) Com tensão de 4 fases & saída atual de 3 fases, pode testar vário do relé de proteção
2) a 4o tensão Ux da fase é tensão multifunction e pode ser ajustada como 4 tipos de 3U0 ou de testes do teste síncrono
tensão, ou alguma saída do valor da tensão.
3) Fácil de operar com utilização do rato e da exposição da rotação pelo grande painel LCD.
4) Pode testar todos os tipos do relé e as proteções do microcomputador, igualmente podem simular o vário transeunte complicado,
falha permanent&transformative para fazer o teste inteiro do grupo
5) Pode ser operado pelo PC externo, pode testar todos os tipos do objeto pelo software, também diagrama do vetor da exposição e
a forma de onda da falha, a seguir pode salvar os registros e a cópia do teste para fora.
6) Função poderosa do software: pode terminar o vário teste complicado, tal como o teste diferencial trifásico,
a linha teste do re-fim da proteção e etc…, e pode testar & para fazer a varredura do valor avaliado da vária proteção, igualmente pode obter
playback e tempo real da falha salvo registros do teste, diagrama do vetor da exposição e então cópia para fora.
7) Sinal de interruptor:
7 circuitos contactam a entrada e os 2 pares da saída inativa do contato. Igualmente esta função pode ser prolongada
8) Exposição do LCD da grande tela (320*240), com exposição clara.
9) Com várias proteções para dentro, igualmente com auto-diagnostique e bloqueie a função.
10) Com saída ajustável da fonte da C.C. do especial-uso especial independente da saída 110V&220V da fonte de energia da C.C.
Índice técnico
| Fonte atual da C.A. | |
| Precisão da saída | 0,5% |
| Escala da saída | 3* (0-40A); 0-120A (três fases paralelamente) |
| Corrente da fase que pode obter 10A de trabalho velho | |
| Máximo potência de saída da corrente da fase: 420VA | |
| Máximo potência de saída da corrente trifásica paralelamente: 900VA | |
| Tempo de trabalho permissível (quando corrente trifásica paralelamente para obter a saída máxima): 10s | |
| Escala da frequência (onda básica) | 20-1000Hz |
| Tempos dos harmônicos | 1-20 vezes |
| Fonte atual da C.C. | |
| Precisão da saída | 0,5% |
| Saída atual | 0-+/-10A pela fase; 0-+/-30A (trifásico paralelamente) |
| Saída da tensão da carga máxima | 20V |
| Precisão da saída | 0,5% |
| Saída da tensão da fase | 4* (0-120V) |
| Linha saída da tensão | 0-240V |
| Tensão da fase/linha tensão potência de saída | 80VA/100VA |
| Escala da frequência (onda básica) | 20-1000H |
| Harmônicos | 1-20 vezes |
| Fonte da tensão de C.C. | |
| Precisão da saída | 0,5% |
| Amplitude da saída da tensão da fase | 0-+/-160V |
| Linha amplitude da saída da tensão | 0-+/-320V |
| Tensão da fase/linha tensão potência de saída | 70VA/140VA |
| Dimensão | 400*300*180mm |
| Peso | 20KG aproximado |
| Fonte de alimentação | C.A. 220V±10%, 50/60Hz |
| Temperatura ambiental | -10℃ ~ +50℃ |
Sinal de interruptor e medida do tempo
| Entrada de sinal do interruptor |
7circuits |
Contato inativo: 1~20mA, 24V Acesso potencial do contato: “0": 0~ +6V; “1": +11 V~ +250V |
| Saída do sinal de interruptor | 2 pares | C.C.: 220V/0.2A; C.A.: 220V/0.5A |
| Medida do tempo |
Escala de teste: 0.1ms ~ 9999s, precisão 0.1mS Escala da medida: 0.1ms ~ 9999s Precisão da medida: 0.1mS |
|
