Detalhes do produto:
Condições de Pagamento e Envio:
|
| Saída atual: | 3* (0-40A) | Saída da tensão: | 4* (0-120V) |
|---|---|---|---|
| Precisão: | 0,2% | Tensão de C.C.: | 0-+/-160V/+/-320V |
| Destacar: | jogo trifásico do teste do relé 40A,0.2% Three Phase Relay Test Kit,2% jogos trifásicos do teste do relé |
||

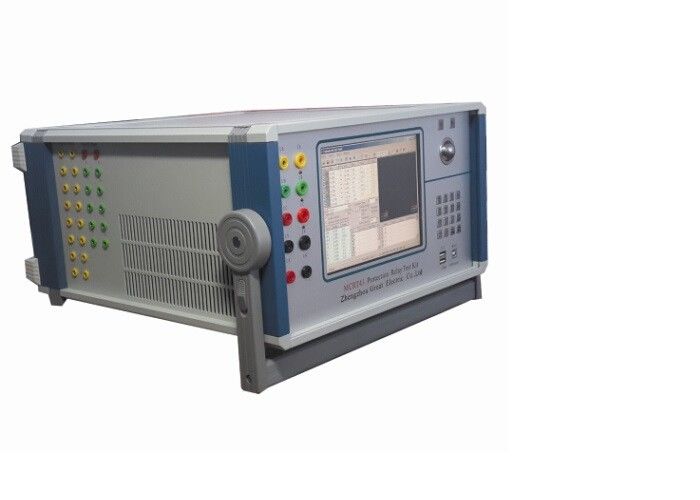

Jogo MCRT43 do teste do relé de proteção
Funções principais
1) Uma tensão de quatro fases & a saída atual de três fases, podem testar vário do relé de proteção
2) Operação conveniente usando o rato e o painel LCD grande.
3) Capaz de testar vários relés e dispositivos de proteções do microcomputador
4) Também capaz de simular os transeuntes complicados diferentes, falhas permanent&transformative a
faça o teste completo do grupo
5) Maneira de duas operações: computador inerente (operado pelo rato) e pelo PC externo, capaz de testar vário
relés pelo software, pelo diagrama do vetor da mostra e pela forma de onda da falha, então salvo registros do teste e cópia para fora.
6) Função forte do software:
Capaz de terminar o vário teste complicado, tal como o teste diferencial trifásico,
a linha teste do re-fim da proteção e etc…, e pode testar & fazer a varredura da vária proteção avaliou o valor;
pode obter registros do teste da economia do playback e do tempo real da falha, mostrando o diagrama do vetor e a cópia para fora.
7) Exposição grande do LCD (800*600)
8) Adota a estrutura refrigerando razoável, e o vários interior das proteções e função do macio-início,
9) com auto-diagnostique e bloqueie a função.
Índice técnico
| Fonte atual da C.A. | |
| Precisão da saída | 0,2% |
| Escala da saída | 3* (0-40A); 0-120A (três fases paralelamente) |
| Corrente da fase que pode obter 10A de trabalho velho | |
| Máximo potência de saída da corrente da fase: 420VA | |
| Máximo potência de saída da corrente trifásica paralelamente: 900VA | |
| Tempo de trabalho permissível (quando corrente trifásica paralelamente para obter a saída máxima): 10s | |
| Escala da frequência (onda básica) | 20-1000Hz |
| Tempos dos harmônicos | 1-20 vezes |
| Fonte atual da C.C. | |
| Precisão da saída | 0,2% |
| Saída atual | 0-+/-10A pela fase; 0-+/-30A (trifásico paralelamente) |
| Saída da tensão da carga máxima | 20V |
| Precisão da saída | 0,2% |
| Fonte da tensão AC | |
| Saída da tensão da fase | 4* (0-120V) |
| Linha saída da tensão | 0-240V |
| Tensão da fase/linha tensão potência de saída | 80VA/100VA |
| Escala da frequência (onda básica) | 20-1000Hz |
| Harmônicos | 1-20 vezes |
| Fonte da tensão de C.C. | |
| Precisão da saída | 0,2% |
| Amplitude da saída da tensão da fase | 0-+/-160V |
| Linha amplitude da saída da tensão | 0-+/-320V |
| Tensão da fase/linha tensão potência de saída | 70VA/140VA |
| Dimensão | 400*300*180mm |
| Peso | 18KG aproximado |
| Fonte de alimentação | C.A. 220V±10%, 50/60Hz |
| Temperatura ambiental | -10℃ ~ +50℃ |
Sinal de interruptor e medida do tempo
| Entrada de sinal do interruptor |
10circuits |
Contato inativo: 1~20mA, 24V Acesso potencial do contato: “0": 0~ +6V; “1": +11 V~ +250V |
| Saída do sinal de interruptor | 8 pares | C.C.: 220V/0.2A; C.A.: 220V/0.5A |
| Medida do tempo |
Escala de teste: 0.1ms ~ 9999s, precisão 0.1mS Escala da medida: 0.1ms ~ 9999s Precisão da medida: 0.1mS |
|
