| Classe da precisão: | 0,05 | Aplicação: | Fundindo o teste da unidade |
|---|---|---|---|
| Escala convencional da tensão: | 0-120V | Teste atual convencional: | 0-20A |
| Teste da frequência: | 45-65HZ | Precisão: | 0.002HZ |
| Precisão do poder ativo: | 0,05% | Poder reativo: | 0,1% |
| Destacar: | 0.05% Substation Test Equipment,05% equipamentos de teste da subestação,Equipamento de teste da subestação 0.002HZ |
||

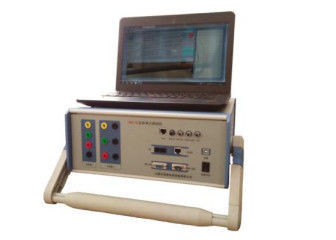

Fundindo a série do sistema de teste MUE1 da unidade
Teste esperto de Digitas CT/VT do equipamento de teste da subestação que funde o verificador da unidade
Compatível com IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, protocolo IEC60044-FT3
Índice técnico
| Classe da precisão | 0,05 |
| Teste convencional da tensão | |
| Escala | 0-120V, escala de medição 100V, 100/√3V |
| Escala & precisão ajustáveis | 20%-150%, 0,05% |
| Teste atual convencional | |
| Escala | 0-20A, escala de medição 5A & 1A |
| Escala & precisão ajustáveis | 1%-120% |
| Teste da frequência | |
| Escala | 45-65HZ |
| Precisão | 0.002HZ |
| Precisão do teste do poder entrado | |
| Poder ativo | 0,05 classes |
| Poder reativo | 0,1 classes |
| Relação de fibra ótica | |
| Relação de fibra ótica do ST de 1 grupo | |
| Enviando o poder | >-6dBm |
| Ótico receba a sensibilidade | -38dBm |
| Sinal de sincronização | |
| Entrada & saída óticas da sincronização | 2Nos |
| Saída ótica da sincronização IRIG-B (C.C.) | 1No |
| Precisão do tempo da saída da sincronização | melhor do que 100ns |
| Fonte de alimentação | |
| Tensão entrada | AC220V±10%, 50/60Hz |
| Consumo de potência | <20w> |
| Dimensão & peso: 360x400x160mm, 7.5KGS | |
Característica
1) Adotando a fonte de energia padrão trifásica da precisão alta, coletor de dados do A/D da precisão alta, sincronização
unidade de relógio de ponto, de amostra da C.A. padrão básico e de testes da MU unidade
2) Operação pelo software do PC
3) Adotando o algoritmo da sincronização da alto-ordem e o 512times sobre a tecnologia de preparação de amostras
4) Adotando a língua de LabView e a tecnologia virtual do instrumento, HMI e conveniente amigáveis para a operação
5) Com saída pequena do sinal da simulação, realize a saída múltipla do sinal da tensão do sinewave da frequência
escala 0-4V (RMS)
6) Erro da precisão e teste de desempenho do sincronismo & da comunicação de fundir a unidade com a coleção de
canais múltiplos digitais ou entrada análoga
7) Teste do erro da precisão de fundir a unidade com a entrada análoga da coleção com VT convencional e CT
8) Teste de precisão de fundir a unidade com a entrada digital digital de CT/VT
9) Teste do erro da precisão do VT digital do CT e calibração do valor análogo
10) Teste do grau da dispersão de provar a mensagem
11) Teste da integridade de provar a mensagem
12) Teste do erro de comparação do tempo de fundir a unidade
13) Tempo que mantém o teste do erro de fundir a unidade
14) Provando o teste do tempo de resposta
15) Análise completa da mensagem do quadro
Teste de protocolo: ASDU, pontos de amostra, no. de série, tempo de atraso avaliado, APPID, SVID, endereço de MC, estado da sincronização
Análise completa do quadro, análise a forma de onda de todos os channles, provando o valor & dados originais da mensagem
16) Pode calibrar a unidade fundir com frequência ou influência do harmônico
17) Grave os dados de erro do ponto de teste, convenientes para o inquérito de dados, a loja, e a cópia.
