Detalhes do produto:
Condições de Pagamento e Envio:
|
| Escala da tensão: | 4* (0-120V) | Escala atual: | 3* (0-40A) |
|---|---|---|---|
| Precisão da saída: | 0,5% | Exposição: | LCD |
| tensão: | 4 canais | atual: | 3 canais |
| Destacar: | Equipamento de teste do relé de proteção de 4 fases,Equipamento de teste do relé de proteção de 3 fases,Critique o playback jogo de teste do relé de 3 fases |
||

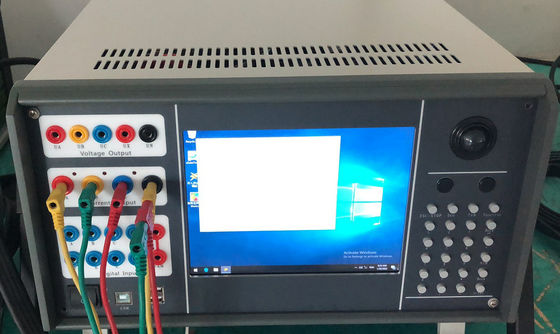

Tensão de 4 fases & da saída atual de 3 fases equipamento de teste do relé de proteção com playback da falha
Teste principal de uma tensão de 4 fases & da saída atual de 3 fases,
TESTE 1.AC
TESTE 2.DC
teste da superposição 3.Harmonic
teste da frequência 4.High-Low
teste do sentido 5.Power & da impedância
teste 6.Synchronization
teste do grupo 7.Full
8.Distance & proteção zero da sequência
9.Characteristic da impedância
proteção 10.Differential
harmônico 11.Differential
teste 12.Comprehensive da linha proteção de microcomputador de 6-35 quilovolt
revisão 13.Fault
Índice técnico de uma tensão de 4 fases & da saída atual de 3 fases,
| Fonte atual da C.A. | |
| Precisão da saída | 0,5% |
| Escala da saída | 3* (0-40A); 0-120A (três fases paralelamente) |
| Corrente da fase que pode obter 10A de trabalho velho | |
| Máximo potência de saída da corrente da fase: 420VA | |
| Máximo potência de saída da corrente trifásica paralelamente: 900VA | |
| Tempo de trabalho permissível (quando corrente trifásica paralelamente para obter a saída máxima): 10s | |
| Escala da frequência (onda básica) | 20-1000Hz |
| Tempos dos harmônicos | 1-20 vezes |
| Fonte atual da C.C. | |
| Precisão da saída | 0,5% |
| Saída atual | 0-+/-10A pela fase; 0-+/-30A (trifásico paralelamente) |
| Saída da tensão da carga máxima | 20V |
| Precisão da saída | 0,5% |
| Saída da tensão da fase | 4* (0-120V) |
| Linha saída da tensão | 0-240V |
| Tensão da fase/linha tensão potência de saída | 80VA/100VA |
| Escala da frequência (onda básica) | 20-1000H |
| Harmônicos | 1-20 vezes |
| Fonte da tensão de C.C. | |
| Precisão da saída | 0,5% |
| Amplitude da saída da tensão da fase | 0-+/-160V |
| Linha amplitude da saída da tensão | 0-+/-320V |
| Tensão da fase/linha tensão potência de saída | 70VA/140VA |
| Dimensão | 400*300*180mm |
| Peso | 20KG aproximado |
| Fonte de alimentação | C.A. 220V±10%, 50/60Hz |
| Temperatura ambiental | -10℃ ~ +50℃ |
Sinal de interruptor e medida do tempo
| Entrada de sinal do interruptor |
7circuits |
Contato inativo: 1~20mA, 24V Acesso potencial do contato: “0": 0~ +6V; “1": +11 V~ +250V |
| Saída do sinal de interruptor | 2 pares | C.C.: 220V/0.2A; C.A.: 220V/0.5A |
| Medida do tempo |
Escala de teste: 0.1ms ~ 9999s, precisão 0.1mS Escala da medida: 0.1ms ~ 9999s Precisão da medida: 0.1mS |
|
O relatório de inspeção da fábrica
do grupo trifásico do teste do relé
teste da alimentação CA 1.The do dispositivo
1,1 a precisão de outputing a amplitude atual
a precisão e a definição de outputing a amplitude atual: 0~1A, 0.001A, 0~10A, 0.01A, escala 10A~Max.0.1A.Output: 0~40A.
| Atual (A) | 0.1A | 1 A | 5 A | 10A | 20 A | 30 A |
| IA | 0,1001 | 0,998 | 5,008 | 10,008 | 20,018 | 30,015 |
| IB | 0,0998 | 1,002 | 5,003 | 10,007 | 20,013 | 30,017 |
| IC | 0,1002 | 0,997 | 4,999 | 9,996 | 19,990 | 30,015 |
medidas atuais residuais da saída 1.2The
As medidas atuais residuais da saída quando o dispositivo não tiver nenhuma saída
| Fases de atual | IA | IB | IC |
| atual residual (miliampère) | 0,002 | 0,003 | 0,019 |
teste da tensão AC 2.The do dispositivo
2,1 a precisão da amplitude outputing da tensão
a precisão e a definição da amplitude outputing 0~10V, 0.001V, 0~30V, 0.01V, 30V~60V ou 75V da tensão, 0.1V; 60V ou 75V 0.1V. Escala da saída: 0~120V
| Fase de tensão | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| A | 0,998 | 10,014 | 30,016 | 60,005 | 80,011 | 100,032 | 120,031 |
| UB | 1,002 | 10,015 | 30,016 | 60,001 |
79,988 7 |
100,035 |
120,036 7 |
| UC | 1,001 | 10,018 | 30,015 | 60,002 | 80,013 | 99,978 | 120,034 |
teste 3.The da fase
| Ajuste do teste | 0° | 90° | 180° | 270° |
| VA, IA | 0.2° | 90.2° | 180.1° | 270.2° |
| Desvio angular | 0.2° | 0.2° | 0.1° | 0.2° |
| VB, IB | 0.2° | 90.1° | 180.2° | 270.1° |
| Desvio angular | 0.2° | 0.1° | 0.2° | 0.1° |
| VC, IC | 0.2° | 90.2° | 180.1° | 270.2° |
| 差 angular do desvio | 0.2° | 0.2° | 0.1° | 0.2° |
4, o teste da alimentação de DC do dispositivo
4,1 precisão da saída atual
| Atual (A) | 0,1 | 0,5 | 1 | 2 | 3 | 5 |
| IA | 0,1001 | 0,5009 | 1,0012 | 2,0035 | 3,0056 | 5,009 |
| IB | 0,0998 | 0,4992 | 1,0007 | 2,0012 | 3,0045 | 5,007 |
| IC | 0,1002 |
0,5007 .
|
0,9996 | 2,0001 | 3,0021 | 4,997 |
função 5.other
| Tipo | Resultado |
| 1, simula todos os tipos da falha, do teste de função reclosing, etc. | Normal |
| 2, parâmetros do interruptor entraram a verificação de /output | Normal |
| 3, uma comunicação | Normal |
| 4, a saída da alimentação CA | Normal |
| 5, relação de cada função | Normal |
equipamento 6.Test
●voltímetro, tipo: ESCORT3146A, precisão 0.5magnitude
●amperímetro, tipo: GB/T7676-1998, precisão 0,5 magnitudes
●Osciloscópio de Tektronix
●Medidor digital de múltiplos propósitos, tipo: 200MULTIMETER
●Medidor do milissegundo, tipo: 702-2
●Fase, não: medidor de watt-hora da Multi-função
7, conclusão:
Com o resultado da análise acima, a função do verificador da proteção do relé pode ser cumprir as exigências de várias especificações e da introdução. Pela verificação do serviço de inspeção da qualidade para sair da fábrica!
