Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Testes de campo | Função de teste: | Relação, erro da relação, erro de fase, polaridade… etc. |
|---|---|---|---|
| Precisão: | 0,05% (teste de relação) | Escala de teste da relação: | 1-40000 |
| Dimensão: | 367*292*150mm | Peso: | <8kgs> |
| Destacar: | 0.05 Class Transformer Ratio Tester,05 verificadores da relação do transformador da classe,Verificador da relação do transformador para o campo |
||

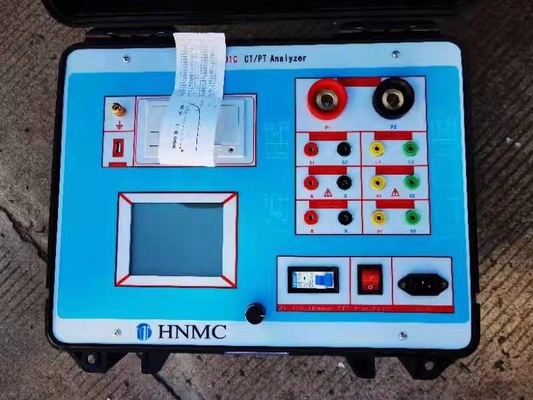

Equipamento de teste portátil MCVT-01D do CT pinta
Major Technical Parameters
| Major Technical Parameters | |
| Fonte de alimentação operacional: | AC220V±20V, 50~60Hz |
| Forma de onda da saída da fonte de alimentação do equipamento: | Onda de seno |
| Única tensão da saída de máquina da característica da excitação: | 0~2500V |
| Grupo atual da excitação: | 0~20 A |
| Única corrente de saída da máquina do teste de relação da transformação | 0~600 A |
| Escala da medida da relação do CT | 5~25000A/5A (5000A/1A) |
| Escala da medida da relação da pinta | 1~500KV |
| Escala da carga | 5~500VA |
| Escala da medida da resistência | 0.1~300Ω |
| Erro: | ≤0.5% (0.3%*Reading+0.2%*Range) |
| Temperatura de funcionamento: | - 10℃~+40℃ |
| Humidade relativa: | <90RH% |
| Altura | ≤1000m |
| Dimensão total (Length×Width×Height): | 450 *350 * 350 (milímetros) |
| Peso: | ≤28 quilograma |
Características
1. Teste do CT
Característica da excitação (VA)
Teste de relação
Teste da polaridade
Teste de resistência do enrolamento secundário
Teste secundário da carga
Erro da relação
Teste do erro de fase
2. Teste da pinta (tipo eletromagnético)
Característica da excitação (VA)
Teste de relação
Teste da polaridade
Teste de resistência do enrolamento secundário
Teste secundário da carga
Teste do erro de fase
3. Forneça automaticamente os parâmetros de CT&PT que incluem a curva da tensão do ponto do joelho/erro atual, de 10% & de 5%,
ALF (fator), FS do limite da precisão (fator), constante da segurança do instrumento de tempo secundária (Ts), Remanence
coeficiente (Kr), indutância saturada, e etc…
4. Adote o princípio de baixa frequência do teste do método e possa executar o teste do CT com o ponto do joelho até 30KV
5. Teste da admissão do CT
6. Adote o método popular da onda quadrada e possa obter uma curva mais perfeita da excitação
7. O espaço de armazenamento grande pode assegurar o salvamento de mais de 100000 dados de teste.
8. Gerencia diretamente o relatório de Excel após ter terminado o teste, igualmente pode diretamente impressora
9. Operação simples: teste de resistência de enrolamento do CT do revestimento da um-chave & de teste & de relação da excitação teste & teste da polaridade;
exceto o teste da carga, outros testes todos para adotar a mesma fiação
