Detalhes do produto:
Condições de Pagamento e Envio:
|
| Precisão: | 0,02 | Tensão: | até 35kv |
|---|---|---|---|
| A carga do CT avaliou: | 1A, 5A | Atual: | até 3150A |
| Capacidade avaliado do banco do teste: | 10KVA | Accracy padrão do CT: | 0,02% ou melhor |
Sistema de testes da precisão de HES-10 CT & de pinta

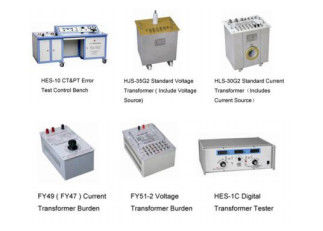

Configuração de sistema
Descrição da função principal
| Nome do produto | Função principal |
| Verificador do transformador de HES-1C Digitas | Medida o erro da relação e erro de fase do CT & da pinta |
| Carga do transformador FY49 atual | A carga secundária do CT |
| Transformador HLS-30G2 atual padrão | Avaliação de desempenho do CT e para fornecer a fonte atual |
| Carga do transformador da tensão FY95 | A carga secundária da pinta |
| Transformador padrão da tensão HJS-35G2 | Avaliação de desempenho da pinta e para fornecer a fonte da tensão |
| Banco de testes de HES-10 CT&PT | Para fornecer o poder de teste do CT&PT, da função de controle, da desmagnetização do CT, etc. |
Parâmetros técnicos do produto
Banco de testes de HES-10 CT&PT
| Tensão entrada | C.A. 220V 50Hz ou 60HZ monofásico |
| Tensão da saída | C.A. 0-250V |
| Capacidade avaliado | 10kVA |
| Maneira regulamentar | ajuste grosseiro & ajuste fino |
| Maneira do ajuste | Ajuste manual |
| Função da desmagnetização | forneça do “a desmagnetização aberto-circuito”, “desmagnetização de circuito fechado”, do “medida erro” |
| Funções da proteção | forneça sobre a proteção atual |
| O equipamento pode ser a instalação e colocado | Carga do transformador atual do FY, de tensão do FY carga do transformador, verificador do transformador de HES-1C Digitas, a outra função de controle etc. |
Verificador do transformador de HES-1C Digitas
| Rate Current e tensão |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V etc. (A tensão 10 avaliou atual e 15 avaliado do total) |
| Escala de medição |
Escala de erro da relação: ±0.0001% ~ ±19.99% (três posições: 0,1999%, 1,999%, 19,99%). Definição mínima: 0,0001%
Escala de erro da fase: ±0.01 ' ~ ±900 ' (três posições: 9,00', 90,0', 900'). Definição mínima: 0,01'
Escala da impedância: 0.001Ω~ 19.99Ω. Definição mínima: 0.001Ω
Admissão: 0,001 Senhoras ~ Senhora 19,99. Definição mínima: 0,001 Senhoras |
| Precisão da tensão e da exposição atual |
Precisão: ±1% Escala da exposição: 0-199,9% |
| A impedância secundária do transformador atual padrão conectado com o verificador | ≤ 0.11Ω (cosφ = 1) |
| A impedância secundária do transformador atual testado conectado com o verificador | ≈ 0.003Ω (cosφ = 1) |
| Carga do transformador padrão da tensão conectado ao verificador | ≈ 0 |
| Corrente e tensão da exposição da polaridade | < 30=""> |
| Consumo de potência | < 20VA=""> |
| Rate Frequency | 50Hz ou 60HZ |
Transformador HLS-30G2 atual padrão (inclua a fonte atual)
| Corrente preliminar avaliado (A) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 ou mais opcionais |
| Corrente secundária avaliado | 5A, 1A |
| Calss da precisão | 0,02% ou classe da precisão mais alta |
| Carga secundária avaliado | 0,2 ohms |
| Frequência | 50Hz ou 60HZ |
| Escala de funcionamento | 1%--120% |
| Capacidade da fonte atual | 10kVA |
Carga do transformador FY49 atual
| Corrente avaliado | 5A ou 1A (opcional) |
| Escala de funcionamento | 1%--120% |
| Carga avaliado (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA ou mais opções cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA ou mais opções |
| Rate Frequency | 50Hz ou 60HZ |
| Classe da precisão | ±3% |
Carga do transformador da tensão FY95
| Tensão avaliado | 100V, 100/√3V ou mais optionals |
| Escala da operação | 20%--120% |
| Carga avaliado | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carga total: 158,75 VA) ou mais opção |
| Erro fundamental | ±3% |
| Fator de poder | COSФ=0.8 |
| Rate Frequency | 50Hz ou 60Hz |
Transformador padrão da tensão HJS-35G3 (inclua a fonte da tensão)
| Tensão preliminar avaliado | 6kV, 10kV, 15kV, 22kV, 35kV ou mais opção |
| Tensão secundária avaliado | 100V, 100/√3V, 110V, 110/√3V, ou mais opção |
| Classe da precisão | 0,05% ou classe da precisão mais alta |
| Capacidade secundária | 0.5VA ou mais opção |
| Fator de poder | cosΦ=1.0 |
| Frequência do poder | 50Hz |
| Escala da tensão de funcionamento | 20%--120% |
Cabo preliminar do teste do transformador atual
Configuração do cabo:
2000A x 3m x 1set, 1000A x 5m x 1set
500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set
