Detalhes do produto:
Condições de Pagamento e Envio:
|
| Classe: | 0,05 | Escala atual: | até 3150A, ou mais (opcional) |
|---|---|---|---|
| Escala da tensão: | até 35kv | Modo de operação: | Automaticamente pelo software do PC |
| Escala de funcionamento: | 1%-120% | Frequência avaliado: | 50/60 de hertz |
| Capacidade avaliado do banco do teste: | 10KVA | Precisão padrão do CT: | 0,05% ou melhor |
| Destacar: | Equipamento de teste de 35KV 0,05% CT pinta,Equipamento de teste de 35KV CT pinta |
||
0,05% tipos banco HES-10 do banco do padrão do teste do equipamento de teste do CT pinta

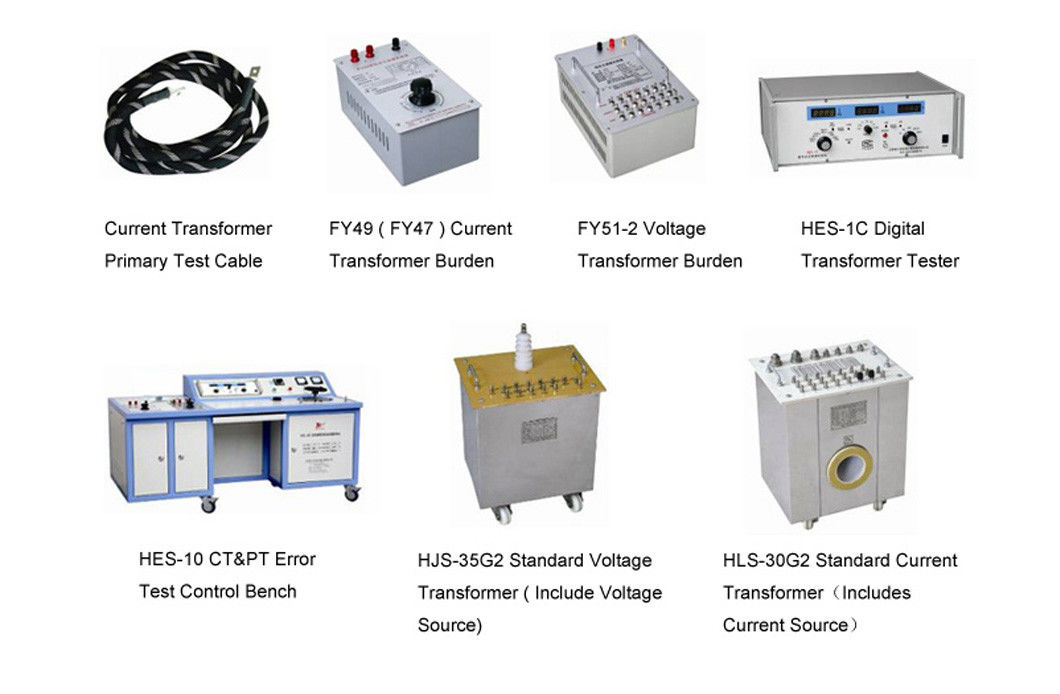

Configuração de sistema:
1) Banco do teste de HES-10 CT&PT
2) Verificador do transformador de HES-1C Digitas
3) Carga do transformador FY49 atual (5A/1A opcionais)
4) Transformador HLS-30G2 atual padrão (com fonte atual)
5) Carga do transformador da tensão FY95 (100V, 100/√3V ou outras exigências da relação estão disponíveis)
6) Transformador padrão da tensão HJS-35G2 (com fonte da tensão)
7) Cabo de teste preliminar do transformador atual
8) Cabo de teste secundário do CT & da pinta
9) Software do teste do PC
Função principal
Teste do erro do ângulo do erro e de fase da relação do CT & da pinta
Parâmetro & características técnicos
Banco do teste de HES-10 CT&PT
| Tensão entrada | C.A. 220+/-10% 50HZ, fase monofásica |
| Tensão da saída | C.A. 0-250V |
| Capacidade avaliado | 10KVA |
| Método do ajuste | Ajuste manual, grosseiro & fino |
| do “desmagnetização Aberto-circuito”, “desmagnetização de circuito fechado”, do “medida erro” | |
| Sobre a proteção atual | |
| O equipamento pode ser a instalação e colocado: Carga do transformador atual do FY, de tensão do FY carga do transformador, verificador do transformador de HES-1C Digitas, a outra função de controle etc. | |
Verificador do transformador de HES-1C Digitas
| &voltage atual avaliado | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V etc. |
| Escala de medição | |
| Erro da relação | ±0.0001% ~ ±19.99% (três posições: 0,1999%, 1,999%, 19,99%). Definição mínima: 0,0001%. |
| Erro de fase | ±0.01 ' ~ ±900 ' (três posições: 9,00', 90,0', 900'). Definição mínima: 0,01' |
| Impedância | 0.001Ω~ 19.99Ω. Definição mínima: 0.001Ω |
| Admissão | 0,001 Senhoras ~ 19.99ms. Definição mínima: 0,001 Senhoras |
| Consumo de potência | < 20VA=""> |
| Frequência avaliado | 50 ou 60HZ |
Transformador HLS-30G2 atual padrão com gerador atual
| (a) atual preliminar avaliado | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250.300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….ou mais (opcional) |
| Corrente secundária avaliado | 5A, 1A |
| Classe da precisão | 0,05% ou mais alto |
| Carga secundária avaliado | 0,2 ohms |
| Frequência | 50HZ |
| Escala de funcionamento | 1% - 120% |
| Capacidade atual da fonte | 10kVA ou mais |
Carga do transformador FY49 atual
| Corrente avaliado | 5A ou 1A (opcional) |
| Escala de funcionamento | 1%--120% |
| Carga avaliado (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA ou mais opções CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA ou mais opções |
| Rate Frequency | 50Hz |
| Classe da precisão | ±3% |
Carga do transformador da tensão FY95
| Tensão avaliado | 100V, 100/√3V ou mais opções |
| Escala da operação | 20%--120% |
| Carga avaliado | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (carga total: 158,75 VA) ou mais opção |
| Erro fundamental | ±3% |
| Fator de poder | COSФ=0.8 |
| Frequência avaliado | 50Hz |
Transformador padrão da tensão HJS-35G3 com gerador da tensão
| Tensão preliminar avaliado | 6kV, 10kV, 15kV, 22kV, 35kV ou mais opção |
| Tensão secundária avaliado | 100V, 100/√3V, 110V, 110/√3V, ou mais opção |
| Classe da precisão | 0,05% ou classe da precisão mais alta |
| Capacidade secundária | 0.5VA ou mais opção |
| Fator de poder | cosΦ=1.0 |
| Frequência do poder | 50HZ |
| Escala da tensão de funcionamento | 20%--120% |
| Cabo preliminar do teste do transformador atual |
2000A x 3m x 1set, 1000A x 5m x 1set 500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set |
| Cabo secundário do teste do CT pinta | Fornecido |
