Detalhes do produto:
Condições de Pagamento e Envio:
|
| Classe padrão do CT: | 0,05, 0,02….0,005 (opcional) | Verificador do transformador de Digitas: | 2% |
|---|---|---|---|
| Aplicação: | Laboratório, fabricante do CT pinta | Capacidade avaliado: | 25KVA |
| Escala atual: | 5-5000A | Secundário avaliado: | 1A, 5A |
| Destacar: | equipamento de teste de 5000A CT pinta,Equipamento de teste de 35KV CT pinta,0.02% current transformer analyzer |
||

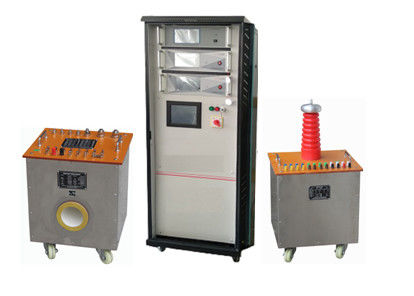

Tipo sistema MCHZDZ-3Z do armário do banco do teste do CT pinta
Configuração de sistema
1) Tipo totalmente automático banco do armário de HZDT do controle
2) Verificador do transformador de Digitas
3) Carga do transformador atual (5A/1A opcionais)
4) Transformador atual padrão (com fonte atual)
5) Carga do transformador da tensão
6) Transformador padrão da tensão (com fonte da tensão)
7) Cabo de teste preliminar do transformador atual
8) Cabo de teste secundário do CT & da pinta
9) Software do teste do PC
Função principal
Teste do erro do ângulo do erro e de fase da relação do CT & da pinta
Parâmetro & características técnicos
Banco do teste de HES-10 CT&PT
| Tensão entrada | C.A. 220+/-10% 50HZ+/-0.5hz |
| Tensão da saída | C.A. 0-250V |
| Capacidade avaliado | 25KVA |
| do “desmagnetização Aberto-circuito”, “desmagnetização de circuito fechado”, do “medida erro” | |
| Sobre a proteção atual: >100A | |
| Carga do transformador atual do FY, de tensão do FY carga do transformador, verificador do transformador de HES-1C Digitas, a outra função de controle etc. | |
Verificador do transformador de Digitas
| Escala da tensão | 150V, 100V, 100/√3V (personalização disponível) |
| Escala atual | 5A, 5A, 1A, 0.5A |
| Classe da precisão | 2,0 |
| Erro da relação | ±0.0001% ~ ±19.99% |
| Erro de fase | ±0.01 ' ~ ±900 ' |
| Impedância | 0.001Ω~ 19.99Ω. Definição mínima: 0.001Ω |
| Admissão | 0,001 Senhoras ~ 19.99ms. Definição mínima: 0,001 Senhoras |
| Frequência avaliado | 50 ou 60HZ |
Transformador atual padrão com gerador atual
| Corrente preliminar avaliado (A) | 5-5000A |
| Corrente secundária avaliado | 5A ou 1A |
| Classe da precisão | 0,02%, 0,05%, 0.05S%, 0,01%, 0,005% (opcionais) |
| Carga secundária avaliado | 0,2 ohms |
| Frequência | 50HZ |
| Escala de funcionamento | 1%--120% |
| Capacidade de fonte atual | 25kVA ou mais |
Caixa totalmente automático da carga do transformador atual
| Corrente avaliado | 5A, 1A |
| Escala de funcionamento | 1%--120% |
| Carga avaliado (VA) | 2.5VA-60VA (a personalização está disponível) |
| Rate Frequency | 50Hz ou 60HZ |
| Classe da precisão | ±3% |
| Fator de poder | 0,8, 1,0 |
| Automático completo, três fases pode ser testado no mesmos | |
Caixa totalmente automático da carga do transformador da tensão
| Tensão avaliado | 100V, 100/√3V ou mais opções |
| Escala da operação | 20%--120% |
| Carga avaliado | 1.25VA-80VA (a personalização está disponível) |
| Erro fundamental | ±3% |
| Fator de poder | 0,8, 1,0 |
| Frequência avaliado | 50Hz ou 60Hz |
Transformador padrão da tensão com gerador da tensão
| Tensão preliminar avaliado | 6kV, 10kV, 15kV, 22kV, 35kV ou mais opção |
| Tensão secundária avaliado | 100V, 100/√3V, 110V, 110/√3V, ou mais opção |
| Classe da precisão | 0,05% ou classe da precisão mais alta |
| Capacidade secundária | 0.5VA ou mais opção |
| Fator de poder | cosΦ=1.0 |
| Frequência do poder | 50HZ |
| Escala da tensão de funcionamento | 20%--120% |
