Detalhes do produto:
Condições de Pagamento e Envio:
|
| Classe padrão do CT: | 0.01S, 0,05, 0,02, 0,01… opcional | Pinta padrão: | 0,05 classes |
|---|---|---|---|
| Escala atual: | 5-5000A, ou mais para a opção | Escala da tensão: | 6KV-220KV |
| Transformador da excitação: | 10KVA | Frequência avaliado: | 50 ou 60hz |
| Software do PC: | Disponível | Precisão do verificador do transformador: | 2% |
| Destacar: | 0.01S equipamento de teste portátil da classe 5000A,equipamento de teste portátil da classe 0.01S,Transformador potencial atual da classe de 220KV 0.01S |
||

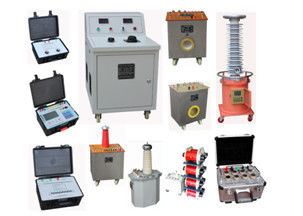

Sistema HES-30 do equipamento de TESTE do CT pinta
Configuração
| CT padrão, ±0.01S% |
| Pinta padrão (6kV-38.5kV), ±0.05% |
| Pinta padrão (110/√3kV, 220/√3kV), ±0.05% |
| Carga do CT (5A, 1A), ±3% |
| Carga da pinta (100V, 100/√3V, 100/3V), ±3% |
| Carga da pinta (110V, 110/√3V, 110/3V), ±3% |
| Verificador do transformador (calibrador), ±2% |
| Gerador atual |
| Gerador da tensão |
| Fonte de alta tensão ressonante |
| Divisor de tensão da indução |
| Cabos secundários do teste |
| Software do teste do PC |
| Banco do controle do teste do CT pinta |
Parâmetro técnico
Banco do controle do teste de HES-30 CT/PT
| Tensão entrada: | C.A. 220V±10%, 50Hz, monofásico |
| Corrente entrada: | C.A. 0-120A |
| Capacidade avaliado: | 30kVA |
| Tensão da saída: | C.A. 0-250V |
| Corrente de saída: | C.A. 0-120A |
| Ajuste da tensão da saída: | Desde que o ajuste grosseiro & ajuste fino |
| Função da proteção: | Fornecido sobre a proteção atual & da sobretensão |
| Funções da conversão da saída: | Conecte às funções atuais da conversão da fonte/fonte da tensão |
| A estrutura do banco: | Estrutura horizontal |
| Indicador de poder: | Diodo emissor de luz, corrente de saída, tensão da saída |
| Cor do banco | Cinza 7035 |
Verificador do transformador de HES-1Bx
| Medida do artigo: | Erros da relação & erros de fase do CT e da pinta |
| Corrente avaliado: | 5A, 1A |
| Tensão avaliado: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| Multiplicador: | 1/√3, 1/3, 1, 1,5, 2 |
| Classe da precisão: | ±2% |
| Escala da operação: | (1%-120%). Em, (20%-120%). Un |
| Frequência: | 50Hz ou 60Hz |
| Escala de erro da relação: | ±0.0001% ~ ±19.99% (3 escalas: 0,1999%, 1,999%, 19,99%). |
| Definição mínima: 0,0001%. | |
| Escala de erro da fase: | 0,01' ~ ±900 ' (3 escalas: 9,00', 90,0', 900') |
| Definição mínima: 0,01' | |
| Escala da impedância: | 0.001Ω~ 19.99Ω. |
| Definição mínima: 0.001Ω. | |
| Escala da admissão: | 0,001 Senhoras ~ Senhora 19,99. |
| Definição mínima: 0,001 Senhoras. | |
| Função do alarme: | Desde que o som & a função clara do alarme quando a polaridade anormal ou relação incompatível. |
|
Carga entrada: |
- No lado secundário padrão do CT: ≈0.11Ω, COSφ≈1.0 - No lado secundário do CT do objeto de teste: ≈0.003Ω, COSφ≈1.0 - No lado secundário padrão da pinta: ≈0.05VA (100V) |
| Relação de comunicação: | Desde que a relação de comunicação de série do PC RS232 |
| Modelo da exposição: | LCD |
| Fonte de alimentação: | C.A. 220V±10%, 60Hz |
| Consumo de potência: | < 20VA=""> |
| Tipo de produto: | Tipo portátil. |
Carga FY47-49 do CT
| Corrente avaliado: | 5A, 1A |
|
Fator de poder e carga avaliado: |
In=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (mais opção disponível) In=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (mais opção disponível) |
| Classe da precisão: | ±3% |
| Escala da operação: | (1%-120%). Em |
| Frequência: | 50Hz ou 60Hz |
| Suporte a tensão: | 2kV/1min |
| Isolação: | Ar |
| Modelo de funcionamento: | A curto prazo (usado no sistema de testes da precisão do CT) |
| Tipo de produto: | Tipo portátil. |
cabos Alto-atuais do teste do CT
Os cabos incluem: 3000A (600mm2) x 3m x 2pcs, 1000A (200mm2) x 5m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pcs
HLB-50G1 CT padrão
|
Corrente preliminar avaliado (A): |
5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (mais opção disponível) |
| Corrente secundária avaliado: | 5A, 1A |
| Relação atual avaliado: | 5A~5000A/5A, 5A~5000A/1A (mais opção disponível) |
| Classe da precisão: | 0.01S% (0,05%, 0,02%, 0,01% ou melhores estão disponíveis) |
| Carga secundária avaliado: | 0.2Ω (a carga é 5VA em I2 = 5A, carga é 0.2VA em I2 = 1A) |
| Fator de poder: | COSΦ=1.0 |
| Escala de funcionamento: | (1%-120%). Em |
|
Modo de conexão: |
Os terminais fixados da conexão na escala de Pri.current são 5A-450A Passagem-através da conexão com as 2 voltas em Pri.current a escala é 500A-900A Passagem-através da conexão com a 1 volta em Pri.current a escala é 1000A-5000A |
| Frequência: | 50Hz ou 60Hz |
| Nível de tensão: | C.A. 600V |
| Suporte a tensão: | 2000V 1min |
| Meio de isolamento: | Ar |
Gerador atual de SLQ-30KVA
| Tensão entrada: | C.A. 0-250V |
| Corrente de saída: | C.A. 0-5000A |
| Capacidade avaliado: | 30kVA |
| Corrente entrada avaliado: | C.A. 120A |
| Frequência: | 50Hz ou 60Hz |
| Modelo da saída atual: |
O terminal fixado na corrente é 50A, 200A, 500A a conexão do Através-furo na corrente é 500A-5000A |
| Os produtos dão forma: | Caixa de aço inoxidável |
| Condição de trabalho: | 0 - 40ºC, ≤ 90% do RH |
Carga de FY95-1 pinta
| Tensão avaliado: | 100V, 100/√3V, 100/3V |
| Fator de poder: | COSФ=0.8, COSФ=1.0 |
| Carga avaliado (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (mais opção disponível) |
| Carga da saída total: | 308.75VA (mais opção disponível) |
| Classe da precisão: | ±3% |
| Escala da operação: | (20%-120%). Un |
| Frequência: | 50Hz ou 60Hz |
| Suporte a tensão: | 2kV/1min |
| Isolação: | Ar |
| Modelo de funcionamento: | A curto prazo (usado no sistema de testes da precisão da pinta) |
HJB-35G3 pinta padrão
| Tensão preliminar avaliado: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| Tensão secundária avaliado: | 100V, 110V, 100/√3V, 110/√3V, 100/3V, 110/3V |
|
Relação avaliado da tensão (quilovolt): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| Classe da precisão: | 0,05% (100V, 110V, 100/√3V, 110/√3V), 0,1% (100/3V, 110/3V) |
| Carga secundária avaliado: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V), 0.02VA (110/3V, 100/3V) |
| Fator de poder: | COSΦ=1.0 |
| Escala de funcionamento: | (20%-120%). Un |
| Frequência: | 50Hz ou 60Hz |
| Isolação: | Carcaça da resina de cola Epoxy |
HJB-220G3 pinta padrão
| Tensão preliminar avaliado: | 110/√3kV, 220/√3kV |
| Tensão secundária avaliado: | 110V, 110/√3V, 100V, 100/√3V |
|
Relação avaliado da tensão: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| Classe da precisão: | 0,05% (100/√3V, 110/√3V), 0,1% (100V, 110V) |
| Carga secundária avaliado: | 0.2VA (110V, 100V), 0.07VA (110/√3V, 100/√3V) |
| Fator de poder: | COSΦ=1.0 |
| Escala de funcionamento: | (20%-120%). Un |
| Frequência: | 50Hz /60Hz |
| Isolação: | Gás SF6 |
Gerador da tensão SYQ-5/50
| Tensão entrada: | C.A. 0-250V |
| Capacidade avaliado: | 5kVA |
| Tensão da saída avaliado: | C.A. 50kV |
| Corrente de saída: | C.A. 100mA |
| Tensão de medição: | C.A. 0-100V (50kV/100V) |
| Isolação: | Óleo |
| Aplicação do produto: | O produto é um gerador da tensão, e usado para testes de precisão indutivos da pinta com nível de tensão 6kV-38.5kV |
Fonte HJC-80 de alta tensão ressonante
|
Aplicação do produto: |
O sistema é um gerador da tensão, e usado para testes de precisão capacitivos da pinta com nível de tensão 110/√3kV e 220/√3kV |
| Tensão de entrada avaliado: | C.A. 220V |
| Tensão da saída avaliado: | C.A. 0~200 quilovolts |
| Capacidade avaliado: | 200 kVar |
| Corrente de saída máxima: | C.A. 1,0 A |
| Frequência: | 50Hz ou 60Hz |
| A capacidade do objeto CVT: | 0.004uF ~0.02uF |
| Condição operacional: | Temperatura: -10OC ~ +50 OC |
| RH: até 85% (máximo 90%, não-se condensando) |
Transformador de excitação de LCB-10KVA/10KV
| Tensão entrada: | C.A. 0 - 250V, 50Hz |
| Tensão da saída: | C.A. 0 - 10kV, 50Hz |
| Corrente de saída: | C.A. 0-1A |
| Capacidade avaliado: | 10kVA |
| Isolação: | Tipo seco |
| Peso: | ~ 50 quilogramas |
Reator de DKQ-40KVA/40KV
| Capacidade avaliado: | 40kVA/stage |
| Tensão avaliado: | C.A. 40 kV/stage |
| Corrente avaliado: | C.A. 1 A/stage |
| Escala da indutância: | 125H-500H/stage |
| Isolação: | Carcaça da resina de cola Epoxy |
| Peso: | ~ 60 kg/stage |
| Quantidade: | 5pcs |
Divisor de tensão indutivo de HJF
| Classe da precisão: | 0,001% |
| Relação fixa da tensão: | 10-1, 10-2, 10-3 |
| Relação da tensão de Variablle: | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7). Un |
| Impedância entrada: | >100kΩ |
| Impedância da saída: | <3> |
| Escala entrada de Votage: | C.A. máxima 600V |
| Tensão da saída: | C.A. máxima 0~600V |
| Escala da operação: | (20%--120%). Un |
| Frequência: | 50/60Hz |
| Temperatura: | 5°C ~ 40°C |
| Humidade relativa (RH): | <85> |
| Peso: | ~15kg |
