Detalhes do produto:
Condições de Pagamento e Envio:
|
| exposição: | Diodo emissor de luz | Classe padrão do CT: | 0,02 |
|---|---|---|---|
| Corrente preliminar: | 0.6-60A | Corrente secundária: | 1-50mA |
| Escala da operação: | 1-120% | Frequência avaliado: | 50/60 de hertz |
| Corrente de saída: | 5 - 100A | Capacidade avaliado: | em torno de 500VA |
| Destacar: | 0.02 Class CT PT Test Equipment,02 equipamentos de teste do CT pinta da classe,50HZ 0.02 Class CT Test Kit |
||
0,02 sistemas de teste atuais do CT do equipamento de teste da classe 60A CT pinta baixos

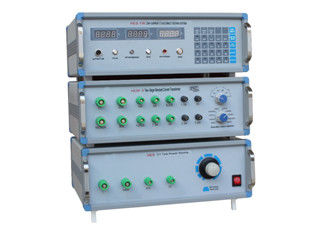

Configuração de sistema
Verificador Baixo-atual do CT
Transformador atual padrão de duas fases
Fonte de energia do teste do CT
Parâmetro técnico
Verificador Baixo-atual do CT (ponte)
| Exposição: | Diodo emissor de luz |
| Medida do artigo: | Erros da relação & erros de fase do CT baixo-atual |
| Corrente avaliado: | 1mA, 2mA, 5mA, 20mA, 50mA |
| Multiplicador: | 0,5, 1, 1,5, 2, 3 |
| Classe da precisão: | ±2% |
| Escala da operação: | (1%-200%). Em |
| Frequência: | 50/60Hz |
| Escala de erro da relação: | ±0.0001% ~ ±19.99% (três posições: ‰ 1,999 ‰, 19,99 ‰, 199,9) |
| Definição mínima: 0,0001%. | |
| Escala de erro da fase: | 0,01' ~ ±900 ' (três posições: 9,00', 90,0', 900') |
| Definição mínima: 0,01' | |
| Função do alarme: | Desde que o som & a função clara do alarme quando a polaridade anormal ou relação incompatível. |
| Carga fornecida para o objeto CT: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Carga entrada no lado padrão: | 10Ω (COSφ=1.0) |
| Relação de comunicação: | Desde que a relação de comunicação RS232 de série |
| Fonte de alimentação: | C.A. 220V±10% |
| Consumo de potência: | < 20VA=""> |
Transformador atual padrão de Two-Satge
| Frequência: | 50Hz/60Hz |
| (a) atual preliminar: | 0,6, 1,1.5, 2,5, 3,4,5,6,7.5, 8,10,15,20,30,50,60 |
| Atual secundário (miliampère): | 1, 1,5, 2,2.5, 3,10/3,4,5,20/3,7.5, 8,10,15,50/3,20,25,30,100/3,50 |
| Relação atual avaliado: | Combinação arbitrária de Pri, de corrente e de Sec.Current |
| Classe da precisão: | 0,02% |
| Escala da operação: | (5%-300%). Em |
| Carga secundária: | 10Ω |
| Fator de poder: | COSΦ=1.0 |
| Nível de tensão: | C.A. 600V |
| Isolação: | Ar |
| Condição operacional: | Temperatura: -5 OC ~ +40 OC |
| Humidade relativa (RH): até 85% (90% máximo) | |
| Dimensão (milímetro): | 460x380x160 |
| Peso (quilograma): | ~15kgs |
Fonte de energia do teste do CT
| Tensão entrada: | C.A. 220V±10% 50/60Hz |
| Corrente de saída: | C.A. 5A, 50A, 100A |
| Capacidade avaliado: | ~500VA |
| Tensão da saída: | Desde que o ajuste grosseiro & ajuste fino |
| Modelo do ajuste: | Ajuste manual |
Característica
1) precisão alta e estabilidade
2) usado especialmente para o teste do baixo CT atual
3) tamanho pequeno e peso, apropriados para levar
4) modo de operação: manual
5) teste do erro da relação, teste do ângulo de fase, teste da polaridade
Projeto opcional para a ponte
