Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Teste CVT até o nível 500/√3kV | Frequência avaliado: | 50/60Hz |
|---|---|---|---|
| Tensão avaliado da saída: | 0-360KV | Capacidade avaliado: | 360KVAR |
| Corrente de saída máxima: | 1A | Usuário: | laboratório, utilidade |
| Destacar: | Equipamento de teste de 360KV CT pinta,Equipamento de teste do CT pinta da ressonância,Grupo de serviço público do teste do transformador de instrumento 360KV |
||
Sistema de teste de alta tensão HEW-30 da fonte CVT da ressonância 360KV

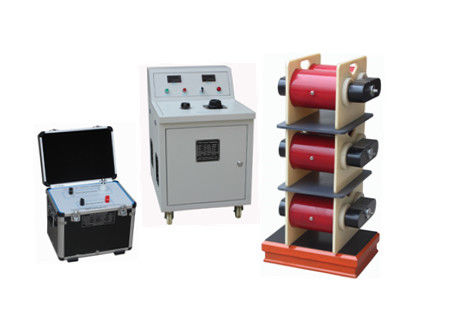

Configuração de sistema dos testes
| Não | Descrição |
| 1 | Banco de testes |
| 2 | Transformador de excitação |
| 3 | Reator |
| 4 | Cabo de teste |
| 5 | Acessórios |
Especificação geral:
|
Aplicação do produto: |
O sistema é um gerador da tensão, e usado para testes de precisão capacitivos da pinta com do 110/√3kV ao nível de tensão 500/√3kV |
| Tensão de entrada avaliado: | C.A. 220V |
| Tensão da saída avaliado: | C.A. 0~360kV |
| Capacidade avaliado: | 360kvar |
| Corrente de saída máxima: | C.A. 1A |
| Frequência: | 50Hz |
| Condição operacional: | Temperatura: -10OC ~ +50 OC |
| RH: até 85% (máximo 90%, não-se condensando) |
Especificação técnica do banco do controle
| Tensão entrada: | C.A. 220V±10%, 50Hz, monofásico |
| Corrente entrada: | C.A. 0-120A |
| Capacidade avaliado: | 30kVA |
| Tensão da saída: | C.A. 0-250V |
| Corrente de saída: | C.A. 0-120A |
| Ajuste da tensão da saída: | Desde que o ajuste grosseiro & ajuste fino |
| Função da proteção: | Proteção fornecida da sobrecarga & da sobretensão |
| A estrutura do banco: | Estrutura horizontal |
| Indicador de poder: | Diodo emissor de luz, corrente de saída, tensão da saída |
Especificação técnica do reator
| Capacidade avaliado: | 60kVA/stage |
| Tensão avaliado: | C.A. 60kV/stage |
| Corrente avaliado: | C.A. 1A/stage |
| Escala da indutância: | 125H-500H/stage |
| Isolação: | Carcaça da resina de cola Epoxy |
Especificação técnica do transformador de excitação
| Tensão entrada: | C.A. 0-250V, 50Hz |
| Corrente da tensão da saída e de saída:: | C.A. 10kV/1.5A, C.A. 20kV/1.5A, 50Hz |
| Capacidade avaliado: | 30kVA |
| Isolação: | Tipo seco |
| Estrutura de produto: | Caixa da liga de alumínio, estrutura portátil |
