Detalhes do produto:
Condições de Pagamento e Envio:
|
| Função de teste: | Relação, erro da relação, erro do ângulo de fase….etc. | Aplicação: | Campo, laboratório. |
|---|---|---|---|
| Saídas de potência: | 500VA | Medida máxima da tensão do joelho: | 45KV |
| Precisão: | <0> | Escala da relação: | 1-35000 |
| Destacar: | O transformador 500VA 0,1% gerencie o jogo do teste de relação,o transformador do laboratório 500VA gerencie o jogo do teste de relação |
||

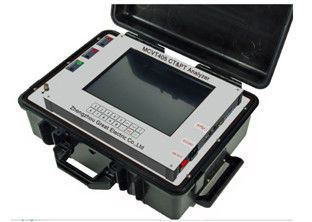

Analisador MCVT405 do equipamento de teste de Porable CT pinta
Características principais
| Teste do CT | Teste da pinta |
|
1) A curva e os parâmetros da excitação testam 2) Teste de relação das voltas 3) Teste do erro da relação e de fase 4) Verificação da marca da polaridade 5) Medida de enrolamento da resistência 6) Medida secundária da carga 7) Linha teste do erro da curva para a proteção CT 8) Os parâmetros transientes do CT testam 9) Suposição da placa de identificação do CT 10) Medida da curva do laço de histerese da saturação 11) Determinação e desmagnetização residuais do magnetismo do CT |
1) Teste de relação das voltas 2) Teste do erro da relação 3) Teste do erro do ângulo de fase 4) Teste da polaridade 5) Teste secundário da carga 6) Teste de resistência de enrolamento
|
| • Coeficiente do valor de limite da precisão (ALF) • Fator da segurança do instrumento (FS) | |
|
Faça a avaliação para resultados da análise de acordo com padrões selecionados Faça o relatório da palavra para o resultado da análise Faça a relatórios da palavra uma vez para registros do teste do multi-grupo no PC Calcule erros da relação e erros do ângulo de fase na carga avaliado e na carga de trabalho em um teste do tempo Compare curvas da excitação com as curvas salvar da excitação na mesma janela |
|
Aplicações
• Suposição da placa de identificação do CT • Os parâmetros do CT verificam dentro a carga do trabalho • Teste rotineiro da pinta
• Análise transiente dos parâmetros do CT • Relação do CT e calibração do erro de fase
Índice técnico
| Padrões do teste | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Fonte de alimentação | AC220V±10%, 50/60Hz±10% |
| Tensão/saída atual | 0.1~180V) (da C.A./0.001~5A (RMS) |
| Saídas de potência | 500VA |
| Medida máxima da tensão do joelho | 45KV |
| Medida atual | |
| Escala | 0~10A (automaticamente escala da mudança em 0.1/0.4/2/10A) |
| Erro | <> |
| Medida da tensão | |
| Escala | 0~200V (automaticamente escala da mudança em 1V/10V/70V/200V) |
| Erro | <> |
| Medida & erro da relação das voltas | |
| Escala | 1~35000 |
| Erro | 1~5000 (erro<0> |
| Medida da fase | |
| Erro & definição | ±2min & 0.01min |
| Medida de enrolamento da resistência | |
| Escala | 0~8kΩ (automaticamente escala da mudança em 2ohm/20ohm/80ohm/800ohm/8kohm) |
| Erro | < 0=""> |
| Definição máxima | 0.1mΩ |
| Medida da temperatura | |
| Escala & erro | -50~100 grau Célsio & <3 Celsius="" degree=""> |
|
Carga secundária do CT |
|
| Escala | 0~160ohm (automaticamente escala da mudança em 2ohm/20ohm/80ohm/160ohm) |
| Erro | <0> |
| Definição máxima | 0.001ohm |
|
Carga secundária da pinta |
|
| Escala | 0~80kohm (automaticamente escala da mudança em 800ohm/8kohm/80kohm) |
| Erro | <0> |
| Definição máxima | 0.1ohm |
|
Medida & erro da relação da pinta |
|
| Escala | 1~35000 |
| Erro | 1~10000 (erro<0> |
| Medida do erro da relação da pinta | |
| Erro | Erro típico <0> |
| Medida do ângulo de fase da pinta | |
| erro máximo | < 3min=""> |
| Outro | |
| Capacidade de memória | >resultados da análise de 1000 grupos |
| Condição de trabalho | temperatura: -10℃~50℃; úmido: ≤90% |
| Tamanho | 485mm×356mm×183mm |
| Peso | <15kg> |
