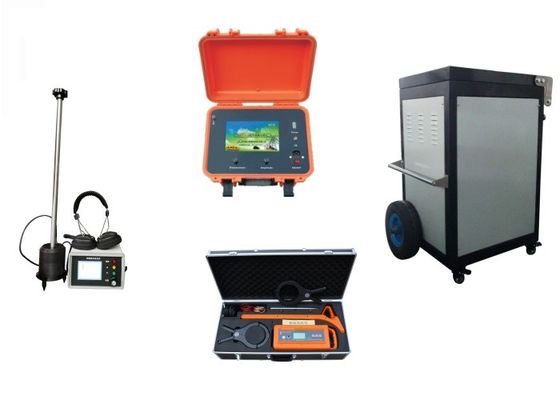

O equipamento de teste 32KV de alta tensão, 10m cabografa a máquina do localizador da falha

Sistema de localização da falha do cabo de 0-8KV 0-16KV 0-32KV

I. Função

Detecte falhas principais da isolação de cabos distribuidores de corrente da classe da tensão acima de to32kV; calibre o comprimento do cabo; exatamente

detecte o sentido e a profundidade do enterro do cabo.

II. configuração

III. dados técnicos principais

1) Sistema operacional de Windows, modo de operação do toque, orientação em linha perita sem fio, cabo científico

    gestão, geração de relatório do tempo real; 10 análise da superposição do flashover do pulso 10; operação incorporado

    as instruções, dados do cabo, mediram casos.

2) Função de sistema: medida da distância da falha, lugar do ponto da falha, teste de velocidade da propagação, trajeto do cabo

    busca, detecção enterrada da profundidade, etc.

3) Métodos do teste: pulso de baixa voltagem, método do flashover, método audio, sincronização acústico-magnética

     método, método do vale, método máximo, método da indução eletromagnética, etc.;

4) Controle de exposição: Verificador instantâneo: controle da um-máquina da industrial-categoria de 8 polegadas, alimentação de DC 12V/7Ah incorporado

    a fonte, pode trabalhar continuamente por 8 horas; outro é controlado pelo microcomputador da único-microplaqueta,

    exposição da tabela do ponteiro;

IV. introdução de cada parte

1. TDR

Introdução

Sistema operacional de Windows, modo de operação do toque, orientação em linha perita sem fio, cabo científico

gestão, geração de relatório do tempo real; 10 análise da superposição da onda do flashover do pulso 10; incorporado

instruções da operação, dados do cabo, casos medidos, etc.;

Com agrupamento, medida da velocidade, gestão do cabo e outro

Funções

frequência de amostra 100MHz, definição mínima 0.5m (100m/us)

A amostra contínua totalmente automático, nunca falta toda a forma de onda da descarga;

Método do teste: método do flashover, método do pulso da baixa pressão, método de análise múltiplo da forma de onda

Especificações principais:

2. PinpointerMC-33

Uso: Trabalho com o gerador de alta tensão para determinar o lugar exato do ponto da falha, isto é,

para terminar a tarefa de posicionamento precisa dentro da escala áspera da medida do ponto da falha do cabo.

Consista:

Computador central, sensor síncrono acústico e eletromagnético, fones de ouvido do anti-ruído e carregador

Função e índice

1)  As ondas acústicas e as ondas eletromagnéticas geradas quando o ponto da falha é descarregado podem ser

    recebeu synchronously para determinar a posição do ponto da falha do cabo.

2)  função pontual síncrono acústica e magnética

   Faixa do sinal acústico: frequência de centro 400Hz, profundidade da faixa: 200Hz

    Sinal: 80dB

    Precisão pontual: 0.1m

3) Fonte de alimentação

  Bateria: bateria de lítio inerente, tensão nominal: 7.4V, capacidade: 3000AH

 Consumo: 300mA, trabalham continuamente horas do tempo >9

4) exposição: 320 X 240 LCD

5) Condição do trabalho: temperatura: -10℃-40℃, umidade: 5-90%RH, latitude<4500m>

Projétil luminoso da rota de cabo

Uso: O medidor do trajeto do cabo é um instrumento especial para exatamente detectar a posição e a profundidade do enterrado

cabo em alguma escala; a detecção do trajeto é terminada pelo receptor do sinal do gerador e do trajeto de sinal do trajeto

(medidor do ponto fixo da falha do cabo); A cooperação entre os dois usos a operação localizar exatamente

o trajeto do cabo dentro do cabo aproximado que encaixa a escala.

Composição principal

A detecção do trajeto é composta principalmente do gerador e do receptor de sinal do trajeto

Posicione o parâmetro

4. gerador de alta tensão

O dispositivo integra uma fonte de alta tensão da C.C., um capacitor do armazenamento, um dispositivo da bola da descarga, um automático

 dispositivo da descarga, e um verificador da falha do cabo em um carro-tipo instrumento experimental da parte alta. O dispositivo

 resolve completamente os problemas da conveniência, da mobilidade, da segurança e da confiança do dispositivo experimental tradicional.

O instrumento adota a elevada precisão, componentes eletrônicos de alta tensão da alto-estabilidade e de alta frequência especiais

 tecnologia de alta tensão para fazer a estrutura inteira simples. A fim preservar o hábito de usar o transformador

 e a caixa de funcionamento para gerar a alta tensão da C.C., o gerador de pulso adota a operação humanizada do projeto

o modo e integra o micro projeto de circuito seguro. Seguro e seguro, visualmente intuitivo. Impacte realmente o impacto

de não mau, mas igualmente tem o impacto cronometrando automático, o impacto manual e a resistência de pressão. É o a maioria humanizado

tipo equipamento de alta tensão do trole do impacto da C.C. dentro

É o produto ideal para nossa detecção de falha do cabo distribuidor de corrente.

as características de desempenho principais:

A saída de pulso de alta tensão do ★ é uniforme e verificável;

O ★ com uma exposição nivelada do ponteiro do dobro 1,5 da corrente e da tensão, intuitivo e claro, o processo da descarga do impacto é claro duma olhada;

Medida lateral de alta tensão da tensão do ★, exata no tempo real;

★ com proteção zero do começo, seguro e seguro;

O projeto de alta tensão original da medida do ★, no estado da parada, descarregará automaticamente a capacidade interna do dispositivo;

O ★ o tempo de descarga pode ser selecionado entre o sincronismo e a modalidade manual;

O ★ com C.C. suporta a função da tensão;

O ★ internamente instalou o módulo da forma de onda da amostra da falha do cabo do teste da elevada precisão;

Trole fácil de usar do projeto do ★ para o movimento fácil.

Índice técnico principal:
