Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicação: | Laboratório | Objeto de teste: | VCB, cabo distribuidor de corrente, outros equipamentos, etc. |
|---|---|---|---|
| Tensão avaliado da saída: | 0-250V | Corrente de saída avaliado: | 0-4.5A |
| Saída do transformador: | AC55KV/DC70KV | Precisão da saída: | +/--2,5% |
| Destacar: | 2,5% teste de alta tensão da C.A.,Teste de alta tensão da C.A. do laboratório |
||

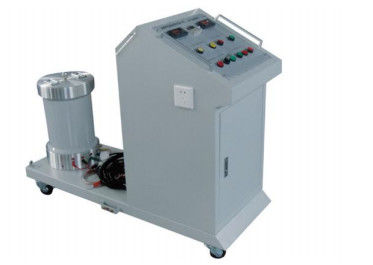

Sistema de teste JTGN-55/70 da alta tensão AC/DC
Jogo do teste da exposição de diodo emissor de luz AC/DC do equipamento de teste de alta tensão AC/DC 55KV/70KV
1) Usado para a força dielétrica do teste da isolação no interruptor do vácuo, no cabo distribuidor de corrente e nos outros equipamentos
2) O teste da C.A. suporta a tensão no equipamento da alta tensão
3) Precisão da saída: ±2.5%
4) Saída avaliado: 0-250V/0-4.5A, 1KVA, 50HZ
5) Saída avaliado do transformador do teste: C.A. 55KV/18mA; C.C. 70KV/10mA
6) Com bloqueio do Zero-início
7) Sobre atual e para procurar um caminho mais curto a proteção
Características
1) Pode testar a força dielétrica da isolação no interruptor do vácuo, no cabo distribuidor de corrente e no outro equipamento
2) Pode executar o teste da C.A. suportam a tensão no equipamento da alta tensão
3) Com o bloqueio do zero-início disponível e começo zero/restaure em caso da falha
4) Gerencia continuamente a tensão AC ajustável & a tensão de C.C. da polaridade positiva ou negativa de
zere à tensão da saída avaliado
5) Com sobre o atual e para procurar um caminho mais curto a proteção
6) A construção áspera com rodas, pode fieldly ser usada na subestação de alta tensão
Parte & especificação técnica compreendidas
Mesa de controle
Estrutura mecânica
- Molde de aço e plástico jorrado no inside&outside do caso
armadilha destacável
- Tipo da rampa
- Dimensão exterior: 780*495*700mm
Fonte de alimentação: C.A. 50HZ de 220V±10% (a saber 200V-240V)
Regulador de tensão (interior instalado da mesa de controle)
| Entrada avaliado |
220V, 1kVA, 4.5A, 50Hz |
| Saída avaliado |
0-250V, 1kVA, 0-4.5A, 50Hz |
| Maneira refrigerando | Refrigerar de ar |
| Nota | a mesa de controle e o regulador de tensão estão em um |
Transformador do teste de AC/DC
| Capacidade avaliado e frequência | 1kVA, 50Hz |
| Tensão & corrente de entrada avaliado | 200V, 5A |
| Tensão AC & corrente de saída avaliado | 55kV, 18mA |
| Tensão & corrente de C.C. da saída avaliado | 70kV, 10mA |
| Precisão da saída | ±2.5% |
| Procurar um caminho mais curto a resistência | ≤8% |
| Nível da isolação | 110% da tensão avaliado, suportam 1 minuto |
Condições de trabalho
| Temperatura da operação | 45℃ máximo |
| Temperatura de armazenamento | 60℃ máximo |
| Humidade relativa | 80% máximo, e se temperatura 25℃, máximo 90% |
| Altura | menos de 3000m |
Haste da descarga
