Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão da descarga do teste: | 100KV, 200KV, etc. (opcionais) | Maneira do controle: | PLC, computador industrial |
|---|---|---|---|
| Objeto de teste: | cabos elétricos, isoladores, transformador de poder, etc. | Função de teste: | Suporte o teste da tensão |
| Energia de carregamento: | 2.5KJ-540KJ (opcional) | Capacidade avaliado de carregamento do dispositivo da C.C.: | 2.5KVA-50KVA (opcional) |
| Destacar: | Equipamento de teste de alta tensão de 540KJ 200KV,equipamento de teste de alta tensão de 0.3ohm 540KJ,O impulso 540KJ suporta o teste da tensão |
||

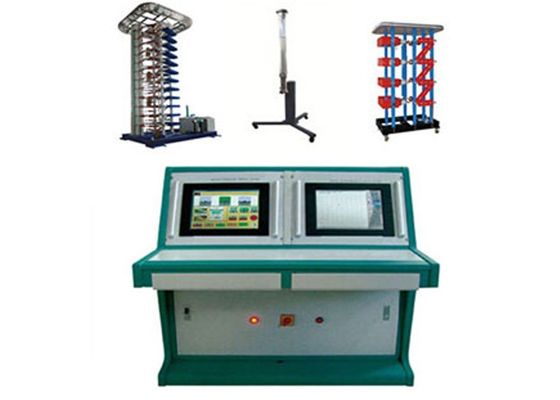

Sistema de teste da tensão de impulso da alta tensão
1. Usado para o impulso de mitigação do teste para suportar a tensão de cabos elétricos e de acessórios, isoladores,
transformadores de poder, etc…
2. Tensão da descarga do teste (tensão de impulso nominal): 100KV, 200KV, etc. (opcionais)
3. Controle do PLC, computador de controle industrial, unidade de medida poderosa do osciloscópio
4. Energia de carregamento: 2.5kJ-540kJ & acima (opcional)
5. Capacidade avaliado de dispositivo de carregamento da C.C.: 2.5kVA-50KVA (opcional)
6. Com função do disparador
Condições da operação
1. altura: ≤1000m
2. Temperatura do ambiente: -10℃-45℃
3. Humidade relativa: ≤90%
4. Condições da operação: interno
5. Capacidade da resistência do terremoto: nível 8 na força
6. Aterrando a resistência: <0.3Ω
7. Condições da operação: limpo, nenhuma poeira
Característica
1. Sistema de teste do impulso: 100kV, série 200kV (opcional)
2. Nível de tensão do carregamento: 100kV-3600kV & acima (opcional)
3. Tipo quadros de V e de H das estruturas para a opção
4. Incluir gerado da forma de onda: Impulso de mitigação padrão, interrupção de mitigação, interruptor padrão
impulso e impulso de comutação especial, também a onda de impulso do interruptor da oscilação e onda íngreme
o cabo seja gerado com dispositivo apropriado adicionado.
5. Elevada precisão, conveniência e confiança
6. 15" LCD, com medição poderosa do osciloscópio
7. PLC e controle de computador industrial, e com software de análise poderoso
8. Diferenças abertas/envolvidas que ateiam fogo ao sistema
9. Dispositivo móvel do coxim de ar
Índice técnico
| Gerador | |
| Tensão de carregamento | 100-3600kV (e acima), opcional |
| Energia de carregamento | 2.5kJ-540kJ (e acima), opcional |
| Capacidade do impulso | 0.0833uF |
| Tensão de carregamento da fase | ±100kV, ±200kV, opcional |
| Forma de onda da tensão de impulso | |
| Impulso de mitigação padrão | 1.2±30%/50±20%uS, oscilação no pico não é exceder 5% da amplitude |
| Impulso de comutação padrão | 250±20%/2500±60%uS |
| Impulso da onda da interrupção e impulso especial da forma de onda | |
| Eficiência do gerador | |
| Impulso de mitigação (nenhuma carga) | ≥90% |
| Impulso de comutação (na carga de 3000pF) | ≤70% |
| Dispositivo de carregamento da C.C. (o regulamento de tensão de Forthyristor, regulamento de tensão decarregamento a tensão que muda com tempo será indicado) | |
| Tensão de carregamento | 0-200kV |
| Transformador impregnado óleo (com a pilha do silicone do retificador interna) | 50-100kV/380V/2.5-50KVA (opcional) |
| Divisor da resistência da C.C. | 100kV, 200MW |
Sistema aberto/envolvido do acendimento da diferença: auto/manual e aviso
Controle de operação: manual e automático
