1,0% equipamento de teste de alta tensão, sistema de teste da tensão de impulso 30KJ

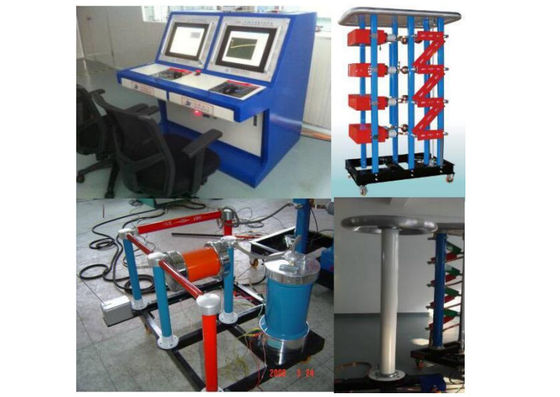

Sistema de teste CDJS-300-30 da tensão de impulso da alta tensão

1) Usado para o impulso de mitigação do teste para suportar a tensão de cabos elétricos e de acessórios, isoladores,

    transformadores de poder, etc…

2) Tensão da descarga do teste (tensão de impulso nominal): ±300KV

3) Precisão de regulamento: 0.1KV

4) Controle do PLC, computador de controle industrial, unidade de medida poderosa do osciloscópio

5) Energia avaliado: 30KJ

6) Capacidade avaliado de dispositivo de carregamento da C.C.: 5kVA

7) Com função do disparador

Inclusão do sistema

Característica geral & parâmetro técnico

1) Usado para testar o impulso do relâmpago para suportar a tensão de cabos elétricos e de acessórios, isoladores,

    transformadores de poder, etc…

2) Tensão total da descarga (tensão de impulso nominal): ± 300 quilovolts

3) Energia nominal: 30 kJ

4) Forma de onda da tensão: µS 1,2/50

5) Incerteza da tensão de carregamento: <>

6) Tempo da operação: 90 segundos usados para a alta tensão > 2/3 * tensão nominal; 45 segundos usaram-se para

Corpo do gerador da tensão de impulso IVG-300/30

1) Tensão total da descarga: ± 300 quilovolts

2) Energia avaliado: 30kJ

3) Fase avaliado da tensão 1 da descarga: 100 quilovolts

4) Forma de onda da tensão: µS 1,2/50

5) Tempo dianteiro da onda: 1.2±30%μs

6) Tempo da onda da cauda: 50±20%μs, oscilação no pico para não exceder 5% da amplitude

7) Fase: 3

8) Capacidade da fase: 2,0 µF/100kV

9) Capacidade da carga: 300pF-3000pF

Dispositivo de carregamento da C.C. LGR-100

1) Adotando um regulador movido a motor para ajustar a tensão de carregamento

2) Tensão fácil de operar e de carga

3) Capacidade avaliado: 5kVA

4) Tensão avaliado: 50kV/200V

Divisor de tensão CR-300 de umedecimento fraco

1) Tensão nominal: ± 300 quilovolts

2) Capacidade avaliado: 300 PF

3) Resposta da onda quadrada: ≤ 100nS de Tα

4) Sobre o tiro: ≤ 20% do β

5) Incerteza do fator da partilha: ≤ 1,0% de Kε

6) Consista no capacitor e com procurar um caminho mais curto o entalhe de relação da haste na flange do capacitor.

7) Um resistor mais úmido adota o multi-segmento distribuído e o capacitor é estrutura da não-indutância.

8) O braço do LV é composto de capacitores monolíticos da não-indução paralelamente.

Sistema de controlo da tensão de impulso IGCS-300

1) Compreenda do computador de controle industrial, PLC, dispositivo de regulamento atual constante inteligente, pulso da ignição

    amplificador, armário da operação do PLC, cartão de captação dos dados, impressora.

2) Uma comunicação com o PLC pela fibra ótica

3) Software profissional a programar e projetar, fácil à operação

4) Os parâmetros de corrida e o resultado de medição são indicados no tela de computador no dígito diretamente

5) Os ajustes, os parâmetros da operação, da medição e a análise do diagrama podem ser terminados no computador

6) Com controlo automático do computador e controle de emergência manual

7) Sistema de medida com o osciloscópio digital de TDS-2012C

8) Com duas medidas individuais dos canais no osciloscópio

9) Software poderoso da medida (software do teste do sistema do ATS)

10) Escala do ajuste da tensão de carregamento: 0.0~100kV

11) Tensão de funcionamento: 10.0~100kV

12) Precisão de regulamento: 0.1kV

13) Instabilidade da tensão de carregamento: ≤±0.5%

14) Escala elevadora do ajuste do tempo da tensão: 30~190s com 1s precisão de regulamento, atraso do alarme 2s.

15) Tempo do teste que ajusta a escala: 0~99times com 1 precisão de regulamento do tempo

16) Tela de exposição: 17" LCD

Medida do sistema do TDS 2012C Digitas do osciloscópio

1) Canais: Dobro

2) Largura de banda: 100MHz

3) Taxa de amostra: 1.25Gs/s

4) Definição vertical: 9 bocados

5) Exposição: Colorido

6) Precisão vertical: ± 2%

7) Precisão horizontal: ± 0,01%

8) Função do disparador: disparador do pre-disparador e do sinal e para impor o disparador

9) Escala da tensão: 200mV - pico-pico 800V (com ponta de prova de alta tensão)

Peças sobresselentes e acessórios

1) Descarga da segurança que aterra a estaca de cobre: 2m

2) Cabo de cobre da trança: 5 m

3) Descarga da segurança que aterra o cabo de cobre: 40 m

4) Cabo distribuidor de corrente, cabo da ponta de prova e cabo de controle.

5) Cabeça da onda, cauda de onda, resistência de carregamento (soma: 12pcs)

6) Sistema de controle interno, fonte de alimentação, linhas de sinal (completas)

7) Divisor deumedecimento de alta tensão, produto da corpo-tentativa (completo)

8) Controle com relés de reposição, fusível - 5pcs

9) Apoiando o certificado das especificações e da qualidade

10) Autoridades o relatório de teste

11) Transformador da fonte do isolamento (DIST-5kVA/380/220 50Hz): Impeça o poder para trás - 1 ajustado

12) Gerador de pulso da ignição (AMF-10) - 1 grupo

13) Impressora A4 - 1 grupo
