Equipamento de teste 132KV de alta tensão, máquina do detector da falha do cabo de 5m

Sistema de localização da falha do cabo de 0-25KV 0-33KV 0-132KV

I. Função

Detecte falhas principais da isolação de cabos distribuidores de corrente da classe da tensão até 32kV; calibre o comprimento do cabo;

detecte exatamente o sentido e a profundidade do enterro do cabo.

II. configuração

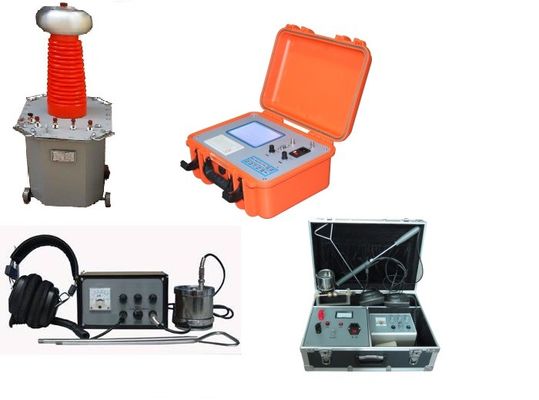

Sistema de localização da falha do cabo de 0-25KV 0-33KV 0-132KV

III. dados técnicos principais

1) Sistema operacional de Windows, modo de operação do toque, orientação em linha perita sem fio, cabo científico

    gestão, geração de relatório do tempo real; as instruções incorporados da operação, dados do cabo, mediram casos.

2) Função de sistema: medida da distância da falha, lugar do ponto da falha, teste de velocidade da propagação, impedância da falha

    valor, busca de trajeto do cabo, detecção enterrada da profundidade, etc.

3) Métodos do teste: pulso de baixa voltagem, método do flashover, método audio, sincronização acústico-magnética

    método, método do vale, método máximo, método da indução eletromagnética, etc.;

Sistema de localização da falha do cabo de 0-25KV 0-33KV 0-132KV

IV. introdução de cada parte

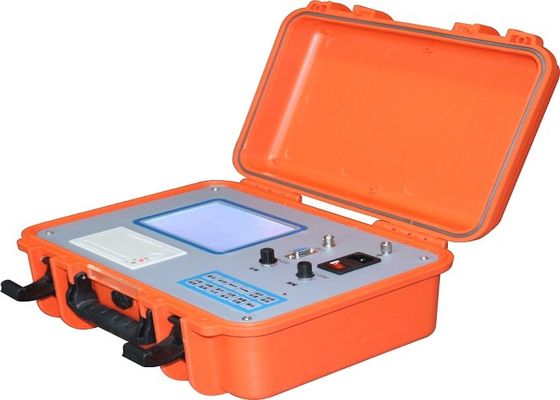

1. TDR

Introdução

Sistema operacional de Windows, modo de operação do toque, orientação em linha perita sem fio, científica

gestão do cabo, geração de relatório do tempo real; 10 análise da superposição da onda do flashover do pulso 10;

instruções incorporados da operação, dados do cabo, casos medidos, etc.;

Com agrupamento, medida da velocidade, gestão do cabo e outro

Funções

frequência de amostra 100MHz, definição mínima 0.5m (100m/us)

A amostra contínua totalmente automático, nunca falta toda a forma de onda da descarga;

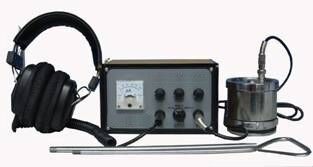

2. Pinpointer

Uso: Trabalho com o gerador de alta tensão para determinar o lugar exato do ponto da falha, isto é,

para terminar a tarefa de posicionamento precisa dentro da escala áspera da medida do ponto da falha do cabo.

Consista:

Computador central, sensor síncrono acústico e eletromagnético, fones de ouvido do anti-ruído e carregador

Função e índice

As ondas acústicas e as ondas eletromagnéticas geradas quando o ponto da falha é descarregado podem ser

recebeu synchronously para determinar a posição do ponto da falha do cabo.

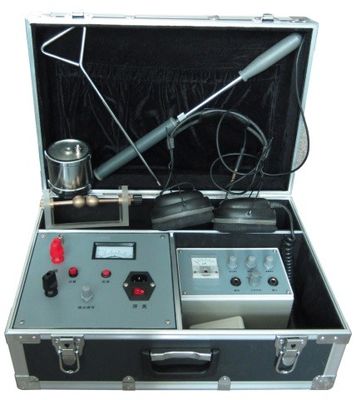

3. Projétil luminoso da rota de cabo

Uso: O medidor do trajeto do cabo é um instrumento especial para exatamente detectar a posição e a profundidade

do cabo enterrado em alguma escala; a detecção do trajeto é terminada pelo gerador de sinal do trajeto e

receptor do sinal do trajeto (medidor do ponto fixo da falha do cabo); A cooperação entre os dois usos

operação para encontrar exatamente o trajeto do cabo dentro do cabo aproximado que encaixa a escala.

Composição principal

A detecção do trajeto é composta principalmente do gerador e do receptor de sinal do trajeto

Posicione o parâmetro

4. A frequência de poder suporta o equipamento de teste da tensão

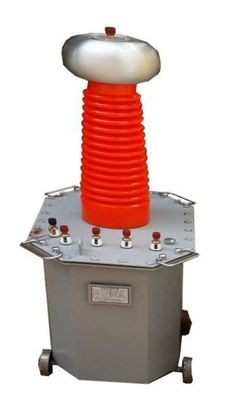

1) Tipo transformador do óleo da fuga

Índice técnico:

2) Caixa da operação

O trabalho com transformador experimental, igualmente poderia usado para a alimentação CA da frequência do poder da saída 0-450V.

Com função da proteção do excesso, proteja atual para o ajuste contínuo.

Com indicação da saída da alta tensão, função lateral lateral ou de alta tensão da baixa tensão do escapamento da indicação atual

Sistema de localização da falha do cabo de 0-25KV 0-33KV 0-132KV

5. Capacitor do armazenamento do pulso

Usado principalmente para a falha grosseira da resistência da alta tensão do teste, para localizar exatamente para todo o cabo.

Índice técnico:
